उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
Model Number: HC035IXA0040-G10
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 100pcs
Delivery Time: 4-6weeks
Payment Terms: T/T
Supply Ability: 50K/month
P/N: |
HC035IXA0040-G10 |
Size: |
3.54"(IPS) |
Display type: |
(IPS) |
Resolution: |
800x640 |
Outline dimension: |
97.6(W)*83.79(H)*4.0(D)mm |
Active area: |
90.0(H)*72.0(W)mm |
Brightness: |
1000cd/m2 |
Interface: |
40pinSPI+RGB |
Viewing angle: |
85/85/85/85 |
Driver IC: |
ST5892 |
Operation Temp.: |
-30-80℃ |
Storage Temp.: |
-40~90℃ |
Contrast ratio: |
1000 |
Aspect ratio: |
5:4 |
Application: |
Smart gadgets, Control knob,Humanoid robot |
P/N: |
HC035IXA0040-G10 |
Size: |
3.54"(IPS) |
Display type: |
(IPS) |
Resolution: |
800x640 |
Outline dimension: |
97.6(W)*83.79(H)*4.0(D)mm |
Active area: |
90.0(H)*72.0(W)mm |
Brightness: |
1000cd/m2 |
Interface: |
40pinSPI+RGB |
Viewing angle: |
85/85/85/85 |
Driver IC: |
ST5892 |
Operation Temp.: |
-30-80℃ |
Storage Temp.: |
-40~90℃ |
Contrast ratio: |
1000 |
Aspect ratio: |
5:4 |
Application: |
Smart gadgets, Control knob,Humanoid robot |

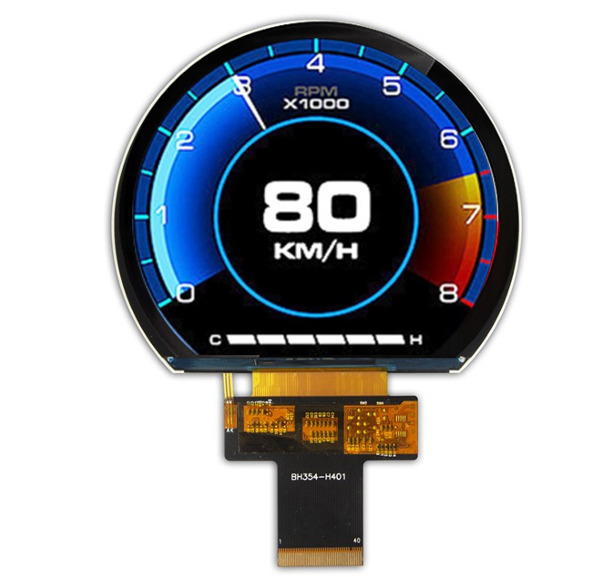

मोटरसाइकिल क्लस्टर के लिए 3.54 इंच का गोल एलसीडी पैनल
उत्पाद विवरण:
HC035IXA0040-G10 एक 3.54-इंच का IPS स्क्रीन है जिसे चरम स्थितियों में काम करने के लिए डिज़ाइन किया गया है। इसका 800x640 रिज़ॉल्यूशन और 1200:1 कंट्रास्ट बेहद तेज और जीवंत दृश्य प्रदान करता है, जबकि 1000nits अल्ट्रा-हाई ब्राइटनेस चिलचिलाती धूप में भी क्रिस्टल-क्लियर पठनीयता की गारंटी देता है। टिकाऊ होने के लिए बनाया गया, यह -30°C से 85°C तक के तापमान में त्रुटिहीन रूप से काम करता है, जो कठोर बाहरी वातावरण के लिए एकदम सही है। एक विस्तृत 85° देखने के कोण और 40-पिन RGB इंटरफ़ेस के साथ, यह डिस्प्ले उच्च-कंपन अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है। इसका कॉम्पैक्ट डिज़ाइन 97.6mm*83.79mm*4mm का बाहरी फ्रेम और 90mm*72mm का अनुकूलित सक्रिय क्षेत्र स्क्रीन पर स्पष्टता से समझौता किए बिना स्थान दक्षता को अधिकतम करता है। उपरोक्त पैरामीटर इसे इलेक्ट्रिक वाहनों, मोटरसाइकिल डैशबोर्ड के लिए उपयुक्त बनाते हैं।
सामान्य विशिष्टता:
| P/N | HC035IXA0040-G10 |
| आकार | 3.54 इंच |
| डिस्प्ले मोड | सामान्य रूप से काला |
| रिज़ॉल्यूशन | 800*640 |
| रूपरेखा आयाम(मिमी) | 97.6(W)*83.79(H)*4.0(D)mm |
| सक्रिय क्षेत्र(मिमी) | 90.0(H)*72.0(W)mm |
| चमक(cd/m²) | 1000 |
| देखने का कोण(L/R/T/B) | 85/85/85/85 |
| इंटरफ़ेस | 40pinSPI+RGB |
| ड्राइवर IC | ST5892 |
| ऑपरेशन तापमान | -30~80℃ |
| स्टोरेज तापमान | -40~90℃ |
| पहलू अनुपात | 5:4 |
| कंट्रास्ट अनुपात | 1000 |
| अनुप्रयोग | स्मार्ट गैजेट, कंट्रोल नॉब, ह्यूमनॉइड रोबोट |
उत्पाद चित्र:
पिन असाइनमेंट:
गोल एलसीडी डिस्प्ले श्रृंखला
|
गोल एलसीडी डिस्प्ले आकार |
|||||||||||
| चेतावनी: यदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलन किया जा सकता है, लेकिन यह LCM, RTP, CTP, ड्राइवर बोर्ड आदि तक सीमित नहीं है। | |||||||||||
| नहीं। | आकार | भाग संख्या | एलसीडी प्रकार | रिज़ॉल्यूशन | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफ़ेस | कंट्रास्ट अनुपात | चमक | ऑपरेशन तापमान | भंडारण तापमान |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 | 48.08*49.95*1.96mm | φ45.68mm | 30pin MIPI | 1200 | 250 | -20~70℃ | -30~80℃ |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 | 56.18*59.71*2.3mm | φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20~70℃ | -30~80℃ |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30~80℃ | -40~90℃ |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20~70℃ | -30~80℃ |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 | 98.88*94.12*7.75mm | 89.74*83.51mm | 40pin RGB | 1200 | 1000 | -30~80℃ | -30~80℃ |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40pin MIPI | 1000 | 1400 | -30~85℃ | -30-85℃ |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40pinLVDS | 1200 | 1000 | -30~80℃ | -30-85℃ |
बैकलाइट ड्राइविंग स्थितियाँ:
| आइटम | प्रतीक | न्यूनतम | TYP | अधिकतम | यूनिट | परीक्षण की स्थिति |
| एलईडी बैकलाइट के लिए वोल्टेज | Vf | - | 18 | - | V | If=180mA |
| एलईडी बैकलाइट के लिए करंट | If | - | 180 | - | mA | - |
| एलईडी जीवनकाल | - | 25000 | - | - | घंटे | If=180mA |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मैं एलसीडी डिस्प्ले के लिए नमूना आदेश दे सकता हूँ?
A: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. लीड टाइम के बारे में क्या?
A: आमतौर पर नमूना आदेशों के लिए 4~5 दिन यदि माल स्टॉक में है, और बड़े पैमाने पर उत्पादन के लिए 4~6 सप्ताह (मात्रा और उत्पाद के आधार पर)।
Q3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: DHL, UPS, FedEx द्वारा शिप करें।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे दें?
A: सबसे पहले हमें अपनी आवश्यकताओं या एप्लिकेशन के बारे में बताएं।
दूसरे हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धरण देते हैं।
तीसरा ग्राहक नमूनों की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
A: हाँ, हम अपने उत्पादों को 1 साल की वारंटी प्रदान करते हैं।
Q6: दोषपूर्ण से कैसे निपटें?
A: सबसे पहले, हमारे उत्पादों का उत्पादन सख्त गुणवत्ता नियंत्रण प्रणाली में किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
B.मानवीय कारकों के कारण होने वाले नुकसान के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष स्थितियाँ हैं, तो वारंटी समय को अलग से सूचित किया जाएगा।
