उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC035IXA0040-G10
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC035IXA0040-G10 |
आकार: |
3.54"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800x640 |
रूपरेखा आयाम: |
97.6(डब्ल्यू)*83.79(एच)*4.0(डी)मिमी |
सक्रिय क्षेत्र: |
90.0(एच)*72.0(डब्ल्यू)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
40पिनएसपीआई+आरजीबी |
देखने का कोण: |
85/85/85/85 |
चालक आई.सी: |
ST5892 |
ऑपरेशन अस्थायी।: |
-30-80℃ |
भंडारण अस्थायी।: |
-40 ~ 90 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात: |
5:4 |
आवेदन: |
स्मार्ट गैजेट, कंट्रोल नॉब, ह्यूमनॉइड रोबोट |
पी/एन: |
HC035IXA0040-G10 |
आकार: |
3.54"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800x640 |
रूपरेखा आयाम: |
97.6(डब्ल्यू)*83.79(एच)*4.0(डी)मिमी |
सक्रिय क्षेत्र: |
90.0(एच)*72.0(डब्ल्यू)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
40पिनएसपीआई+आरजीबी |
देखने का कोण: |
85/85/85/85 |
चालक आई.सी: |
ST5892 |
ऑपरेशन अस्थायी।: |
-30-80℃ |
भंडारण अस्थायी।: |
-40 ~ 90 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात: |
5:4 |
आवेदन: |
स्मार्ट गैजेट, कंट्रोल नॉब, ह्यूमनॉइड रोबोट |

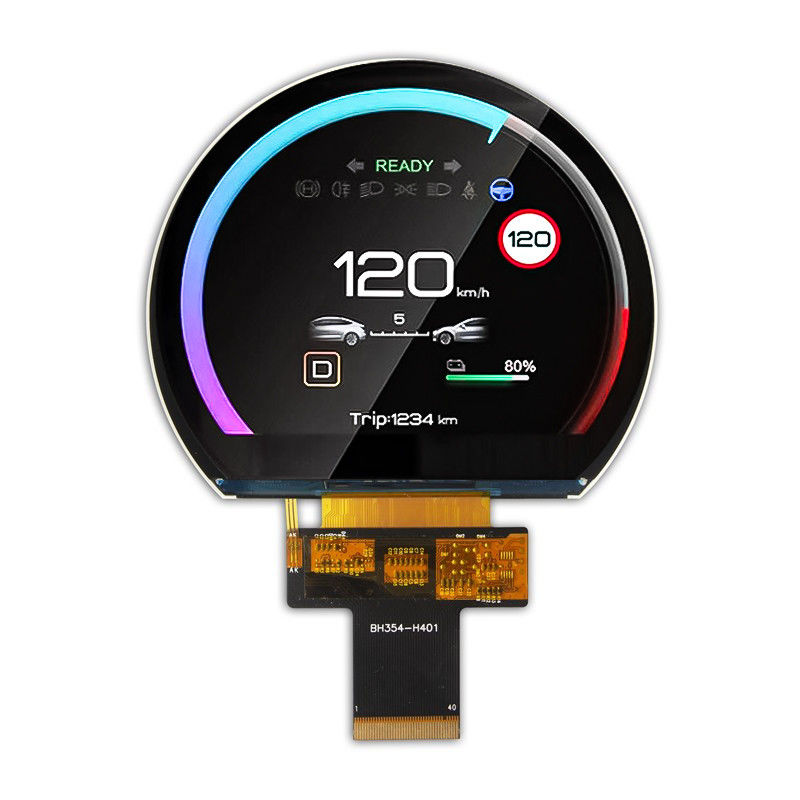

3.54 इंच गोल एलसीडी पैनल 1000निट के साथ चमक और 40pinSPI आरजीबी इंटरफेस
उत्पाद का वर्णन:
HC035IXA0040-G10 एक 3.54-इंच रैकेट के आकार का एलसीडी डिस्प्ले मॉड्यूल है जिसका अनियमित आकार उपयोगकर्ताओं की विशेष आवश्यकताओं को पूरा कर सकता है।यह व्यापक देखने के कोण लाता है जो उपयोगकर्ताओं को एक सुपर दृश्य अनुभव का आनंद लेने के लिए सुनिश्चित कर सकते हैं. इस मॉड्यूल में 800*640 पिक्सल का रिज़ॉल्यूशन है, जो उपयोगकर्ताओं के लिए यथार्थवादी रंग और स्पष्ट विवरण प्रस्तुत करता है। 97.6*83.79*4.0 मिमी के कॉम्पैक्ट फ्रेम के भीतर एम्बेडेड,यह मॉड्यूल 90 के एक समृद्ध सक्रिय देखने के क्षेत्र प्रदान करता है.0*72.0 मिमी. 85/85/85/85 ((L/R/T/B) के शानदार देखने के कोण और 1000nits के प्रकाश चमक स्तर के साथ संयुक्त,इस डिस्प्ले की छवि को कई कोणों से स्पष्ट रूप से देखा जा सकता है और सूर्य के प्रकाश में पढ़ा जा सकता हैयह मॉड्यूल अपने 40pinSPI और RGB इंटरफेस के साथ कुशल डेटा संचरण के लिए अनुकूलित है। HC035IXA0040-G10 व्यावहारिक डिजाइन और नवाचार के शक्तिशाली संयोजन का उदाहरण है,जिसमें इसे स्मार्ट गैजेट्स में शामिल किया गया है, नियंत्रण कुंजी और मानवतावादी रोबोट, आदि क्षेत्रों को उत्कृष्ट दृश्य बातचीत प्राप्त करने के लिए।
सामान्य विनिर्देश:
| पी/एन | HC035IXA0040-G10 |
| आकार | 3.54इंच |
| प्रदर्शन मोड | आम तौर पर काला |
| संकल्प | 800*640 |
| रूपरेखा आयाम ((मिमी) | 97.6 ((W) * 83.79 ((H) * 4.0 ((D) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 90.0(H) *72.0(W) मिमी |
| चमक ((cd/m2) | 1000 |
| देखने का कोण ((L/R/T/B) | 85/85/85/85 |
| इंटरफेस | 40pinSPI+RGB |
| ड्राइवर आईसी | ST5892 |
| ऑपरेशन तापमान | -30~80°C |
| स्टोर्ज तापमान | -40~90°C |
| आयाम अनुपात | 5:4 |
| कंट्रास्ट अनुपात | 1000 |
| आवेदन | स्मार्ट गैजेट्स, कंट्रोल बटन, ह्यूमनॉइड रोबोट |
उत्पाद के चित्र:
पिन असाइनमेंटः
गोल एलसीडी डिस्प्ले श्रृंखला
|
गोल एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 1.8" | HC018IX20020-F63 | आईपीएस | 360*360 | 48.08*49.95*1.96 मिमी | φ45.68 मिमी | 30 पिन एमआईपीआई | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1 | HCCH210WV01A | आईपीएस | 480*480 | 56.18*59.71*2.3 मिमी | φ53.28 मिमी | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | आईपीएस | 800*640 | 97.6*83.79*4.0 मिमी | 90.0*72.0 मिमी | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | आईपीएस | 800*640 | 97.6*83.79*4.0 मिमी | 90.0*72.0 मिमी | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | आईपीएस | 720*670 | 98.88*94.12*7.75 मिमी | 89.74*83.51 मिमी | 40 पिन आरजीबी | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4" | HC040IXA4077-F34 | आईपीएस | 720*720 | 110*112.49*7.7 मिमी | φ101.52 मिमी | 40पिन एमआईपीआई | 1000 | 1400 | -30 से 85°C | -30 से 85°C |
| 7 | 4" | HC040IXA4077-F35 | आईपीएस | 720*720 | 110*112.49*7.7 मिमी | φ101.52 मिमी | 40pinLVDS | 1200 | 1000 | -30~80°C | -30 से 85°C |
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| एलईडी बैकलाइट के लिए वोल्टेज | Vf | - | 18 | - | वी | यदि=180mA |
| एलईडी बैकलाइट के लिए वर्तमान | यदि | - | 180 | - | mA | - |
| एलईडी जीवन काल | - | 25000 | - | - | घंटों | यदि=180mA |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
