उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HCCH210WV01A
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HCCH210WV01A |
आकार: |
2.1"(आईपीएस) |
डिस्प्ले प्रकार: |
आईपीएस |
संकल्प: |
480x480 |
रूपरेखा आयाम: |
56.18(डब्ल्यू)*59.71(एच)*2.3(डी)मिमी |
सक्रिय क्षेत्र: |
φ53.28मिमी |
चमक: |
250 सीडी / एम 2 |
इंटरफेस: |
40पिनएसपीआई+आरजीबी |
देखने का कोण: |
85/85/85/85 |
चालक आई.सी: |
ST7701S |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात: |
1:1 |
आवेदन: |
समुद्री, आईओटी उपकरण, औद्योगिक और चिकित्सा अनुप्रयोग |
पी/एन: |
HCCH210WV01A |
आकार: |
2.1"(आईपीएस) |
डिस्प्ले प्रकार: |
आईपीएस |
संकल्प: |
480x480 |
रूपरेखा आयाम: |
56.18(डब्ल्यू)*59.71(एच)*2.3(डी)मिमी |
सक्रिय क्षेत्र: |
φ53.28मिमी |
चमक: |
250 सीडी / एम 2 |
इंटरफेस: |
40पिनएसपीआई+आरजीबी |
देखने का कोण: |
85/85/85/85 |
चालक आई.सी: |
ST7701S |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात: |
1:1 |
आवेदन: |
समुद्री, आईओटी उपकरण, औद्योगिक और चिकित्सा अनुप्रयोग |

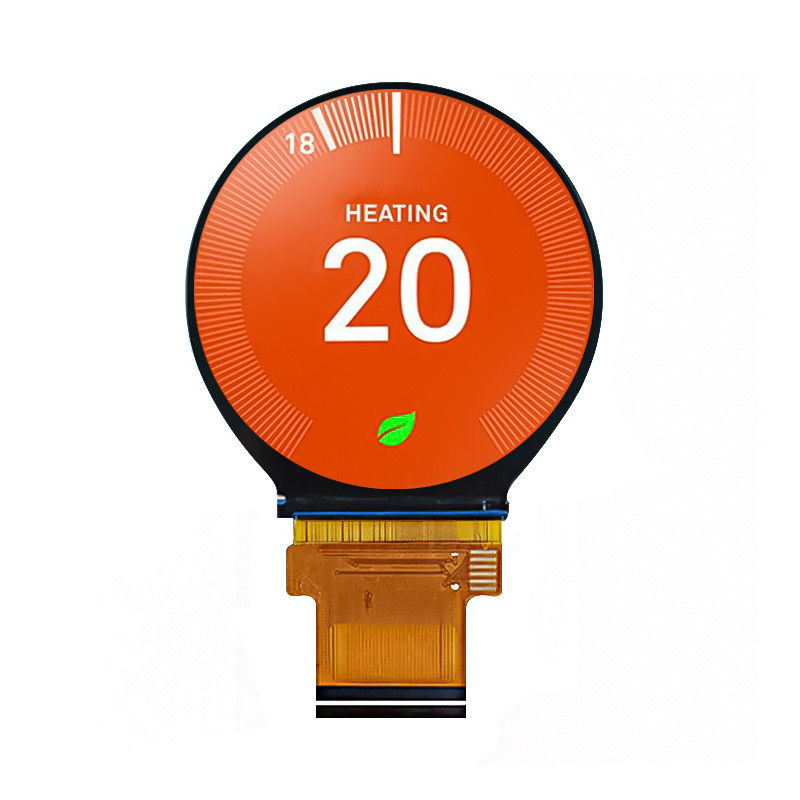

2.1 इंच गोल एलसीडी स्क्रीन 40pinSPI+RGB और ST7701S आईसी के साथ
उत्पाद का वर्णन:
HCCH210WV01Aहै 2.1 इंच480x480यह रिज़ॉल्यूशन गोल टीएफटी एलसीडी डिस्प्ले।गोल रंग प्रदर्शन है40pinSPI+RGBइंटरफ़ेस, और के साथ सुसज्जितST7701Sआईसी. यह 2.1 इंच आईपीएस टीएफटी एलसीडी स्क्रीन 250 निट्स चमक है. इस रूपरेखा आयाम के लिए56.18 ((W) * 59.71 ((H) * 2.3 ((D) मिमीगोल डिस्प्ले, हमारे पास इसके लिए एक मानक capacitive टच पैनल भी है।यह 2.1 "पूरे रंग का परिपत्र IPS TFT डिस्प्ले मॉड्यूल सभी गोल देखने के कोणों और उच्च कंट्रास्ट अनुपात के साथ आता है। इसकी गोल रूपरेखा और ऑप्टिकल प्रदर्शन इसे समुद्री, आईओटी उपकरणों के लिए उपयुक्त बनाते हैं,औद्योगिक और चिकित्सा अनुप्रयोग.
सामान्य विनिर्देश:
| पी/एन | HCCH210WV01A |
| आकार | 2.1 इंच |
| प्रदर्शन मोड | आईपीएस/ट्रांसमिटिव/सामान्य रूप से काला |
| संकल्प | 480*480 |
| रूपरेखा आयाम ((मिमी) | 56.18 ((W) * 59.71 ((H) * 2.3 ((D) मिमी |
| सक्रिय क्षेत्र ((मिमी) | φ53.28 मिमी |
| चमक ((cd/m2) | 250 |
| देखने का कोण ((L/R/T/B) | 85/85/85/85 |
| इंटरफेस | 40pinSPI+RGB |
| ड्राइवर आईसी | ST7701S |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | -30~80°C |
| आयाम अनुपात | 1:1 |
| कंट्रास्ट अनुपात | 1000 |
| आवेदन | समुद्री, आईओटी उपकरण, औद्योगिक और चिकित्सा अनुप्रयोग |
उत्पाद के चित्र:
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| एलईडी बैकलाइट के लिए वोल्टेज | Vf | 3.0 | 3.2 | 3.5 | वी | यदि=80mA |
| एलईडी बैकलाइट के लिए वर्तमान | यदि | - | 80 | - | mA | - |
| एलईडी जीवन काल | - | - | 20000 | - | घंटों | यदि=80mA |
गोल एलसीडी डिस्प्ले श्रृंखला
|
एचटीसी-राउंड एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प |
रूपरेखा आयाम |
सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 1.8" | HC018IX20020-F63 | आईपीएस | 360*360 |
48.08*49.95*1.96 मिमी |
φ45.68 मिमी | 30 पिन एमआईपीआई | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1 | HCCH210WV01A | आईपीएस | 480*480 |
56.18*59.71*2.3 मिमी |
φ53.28 मिमी | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | आईपीएस | 800*640 |
97.6*83.79*4.0 मिमी |
90.0*72.0 मिमी | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | आईपीएस | 800*640 |
97.6*83.79*4.0 मिमी |
90.0*72.0 मिमी | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | आईपीएस | 720*670 |
98.88*94.12*7.75 मिमी |
89.74*8351 मिमी |
40 पिन आरजीबी | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4" | HC040IXA4077-F34 | आईपीएस | 720*720 |
110*112.49*7.7 मिमी |
φ101.52 मिमी | 40पिन एमआईपीआई | 1000 | 1400 | -30 से 85°C | -30 से 85°C |
| 7 | 4" | HC040IXA4077-F35 | आईपीएस | 720*720 |
110*112.49*7.7 मिमी |
φ101.52 मिमी | 40pinLVDS | 1200 | 1000 | -30~80°C | -30 से 85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
