उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
Model Number: HC050TG25031-27V01
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 100pcs
Delivery Time: 4-6weeks
Payment Terms: T/T
Supply Ability: 50K/month
P/N: |
HC050TG25031-27V01 |
Size: |
5"(TN) |
Display type: |
(TN) |
Resolution: |
800*480 |
Outline dimension: |
120.7(W )*75.8(H)*3.1(T)mm |
Active area: |
108(W)*64.8(H)mm |
Brightness: |
250cd/m2 |
Interface: |
40pinRGB |
Viewing angle: |
70/70/50/70 |
Driver IC: |
ILI5960&ILI6122 |
Operation Temp.: |
-20~70 |
Storage Temp.: |
-20~70 |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
CCTV camera test monitor, baby monitor, car backup camera |
P/N: |
HC050TG25031-27V01 |
Size: |
5"(TN) |
Display type: |
(TN) |
Resolution: |
800*480 |
Outline dimension: |
120.7(W )*75.8(H)*3.1(T)mm |
Active area: |
108(W)*64.8(H)mm |
Brightness: |
250cd/m2 |
Interface: |
40pinRGB |
Viewing angle: |
70/70/50/70 |
Driver IC: |
ILI5960&ILI6122 |
Operation Temp.: |
-20~70 |
Storage Temp.: |
-20~70 |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
CCTV camera test monitor, baby monitor, car backup camera |

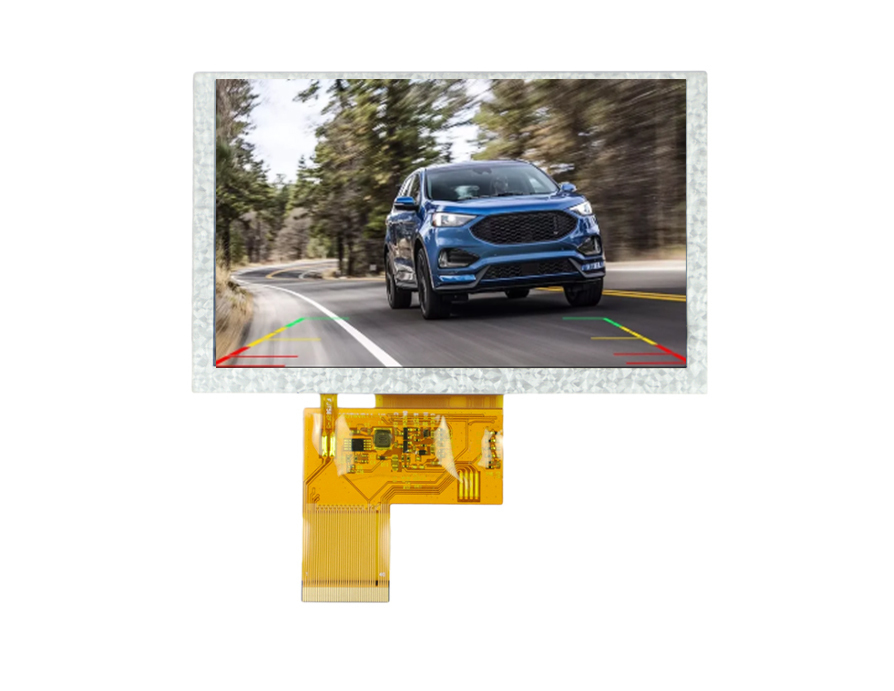

5 इंच का टीएफटी एलसीडी डिस्प्ले 800*480 रिज़ॉल्यूशन और 250निट चमक
उत्पाद का वर्णन:
HC050TG25031-27V01 एक 5 इंच का TFT एलसीडी मॉड्यूल है जिसमें एक TN पैनल है। यह TFT तकनीक का उपयोग करता है और तेज और रंगीन छवियों को प्रदर्शित करने के लिए 800 * 480 पिक्सेल के रिज़ॉल्यूशन के साथ डिज़ाइन किया गया है।250 नाइट की चमक और 500 के कंट्रास्ट अनुपात के साथ:1, मॉड्यूल उपयोगकर्ताओं के लिए एक आरामदायक दृश्य अनुभव ला सकता है। इसके अलावा, इसके 40-पिन आरजीबी इंटरफ़ेस डेटा हस्तांतरण गति और रंग प्रभाव को अनुकूलित करता है। 120.7 मिमी * 75.8 मिमी * 3.10 मिमी के फ्रेम में एम्बेडेड,प्रदर्शन सीसीटीवी कैमरा परीक्षण मॉनिटर, बेबी मॉनिटर, कार बैकअप कैमरा के लिए अनुकूलित है। इसके अलावा यह -20°C से 70°C के तापमान पर काम कर सकता है,तो यह कई अलग अलग क्षेत्रों और आवेदन के लिए उपयुक्त है.
सामान्य विनिर्देश:
| पी/एन |
HC050TG25031-27V01
|
| आकार | 5 इंच |
| प्रदर्शन प्रकार |
सामान्य रूप से सफेद, पारगम्य एलसीडी
|
| संकल्प | 800*480 |
| रूपरेखा आयाम ((मिमी) | 120.7 ((W)) *75.8 ((H) *3.1 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 108 ((W) * 64.8 ((H) मिमी |
| चमक ((cd/m2) | 250 |
| देखने का कोण ((L/R/T/B) | 70/70/50/70 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~75 |
| स्टोर्ज तापमान | -30~80 |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 500 |
| आवेदन | सीसीटीवी कैमरा परीक्षण मॉनिटर, बेबी मॉनिटर, कार बैकअप कैमरा |
पिन असाइनमेंटः
उत्पाद के चित्र:
5 इंच के एलसीडी डिस्प्ले श्रृंखलाः
|
5 इंच का एलसीडी डिस्प्ले आकार |
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 5" | HC050IG25031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108*64.8 मिमी | 40pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 2 | 5" | HC050IG40031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30~80°C |
| 3 | 5" | HC050IG50031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 4 | 5" | HC050IG80031-B04V03 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 800 | -20~70°C | -30~70°C |
| 5 | 5" | HC050IG80031-B04V05 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 6 | 5" | HC050IGA0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 7 | 5" | HC050IGA5031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1500 | -20~70°C | -30-80°C |
| 8 | 5" | HC050IGB0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 2000 | -20~70°C | -30-80°C |
| 9 | 5" | HC050IG35031-B04 | आईपीएस | 800*480 | 120.7×76.4×3.1 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 800 | 350 | -20~70°C | -20~70°C |
| 10 | 5" | HC050IG40031-B04 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 11 | 5" | HC050IG40031-B04V.C | आईपीएस | 800*480 | 127.0*85.8*4.8 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 350 | -20~70°C | -20~70°C |
| 12 | 5" | HC050IG50031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 500 | -20~70°C | -30-80°C |
| 13 | 5" | HC050IG40031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 14 | 5" | HC050IG40029-D58 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30-80°C |
| 15 | 5" | HC050IG40029-D58V.C | आईपीएस | 800*480 | 130.70*85.80*4.68 मिमी | 95.04*53.856 मिमी | 20pinLVDS | 1000 | 300 | -20~70°C | -30-80°C |
| 16 | 5" | HC050IGA0031-B08H | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -20~70°C |
| 17 | 5" | HC050IGA3070-F22 | आईपीएस | 800*480 | 121*78.8*7 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 1300 | -30 से 85°C | --30 से 85°C |
| 18 | 5" | HC050IG30029-F41V.C | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 12pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 19 | 5" | HC050IV60016-B17 | आईपीएस | 1080x1920 | 64.5x117.7x1.6 मिमी | 61.641*109.584 मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~70°C |
| 20 | 5" | HC050IV60016-B17 वी.सी. | आईपीएस | 1080x1920 | 64.5x117.7x1.6मिमी | 61.641*109584मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~80°C |
| 21 | 5" | HC050TG25031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 22 | 5" | HC050TG25031- 27V01 | टीएन | 800*480 | 120.7*75.8*3.1मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -20~70°C |
| 23 | 5" | HC050TG40031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 24 | 5" | HC050TG30029-D12 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 300 | -20~70°C | -30~80°C |
| 25 | 5" | HC050TGA0029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30~80°C |
| 26 | 5" | HC050IG30029-F41 | आईपीएस | 800*480 | 120.7*76.3*4.75 मिमी | 108 गुना 64.8मिमी | 12pinSPI | 1000 | 300 | -20~70°C | -30~80°C |
| 27 | 5" | HC050TG50029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 500 | -20~70°C | -30~80°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा राशि जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
