उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC090IK50057-C16V.C
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC090IK50057-C16V.C |
आकार: |
9"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
1024*600 |
रूपरेखा आयाम: |
211.1(डब्ल्यू)*126.5(एच)*7.1(टी)मिमी |
सक्रिय क्षेत्र: |
196.608(डब्ल्यू)*114.15(एच)मिमी |
चमक: |
500 सीडी / एम 2 |
इंटरफेस: |
40पिनएलवीडीएस |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
डीजे मल्टीप्लेयर और हेलिकोबैक्टर पाइलोरी डिटेक्टर |
पी/एन: |
HC090IK50057-C16V.C |
आकार: |
9"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
1024*600 |
रूपरेखा आयाम: |
211.1(डब्ल्यू)*126.5(एच)*7.1(टी)मिमी |
सक्रिय क्षेत्र: |
196.608(डब्ल्यू)*114.15(एच)मिमी |
चमक: |
500 सीडी / एम 2 |
इंटरफेस: |
40पिनएलवीडीएस |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
डीजे मल्टीप्लेयर और हेलिकोबैक्टर पाइलोरी डिटेक्टर |

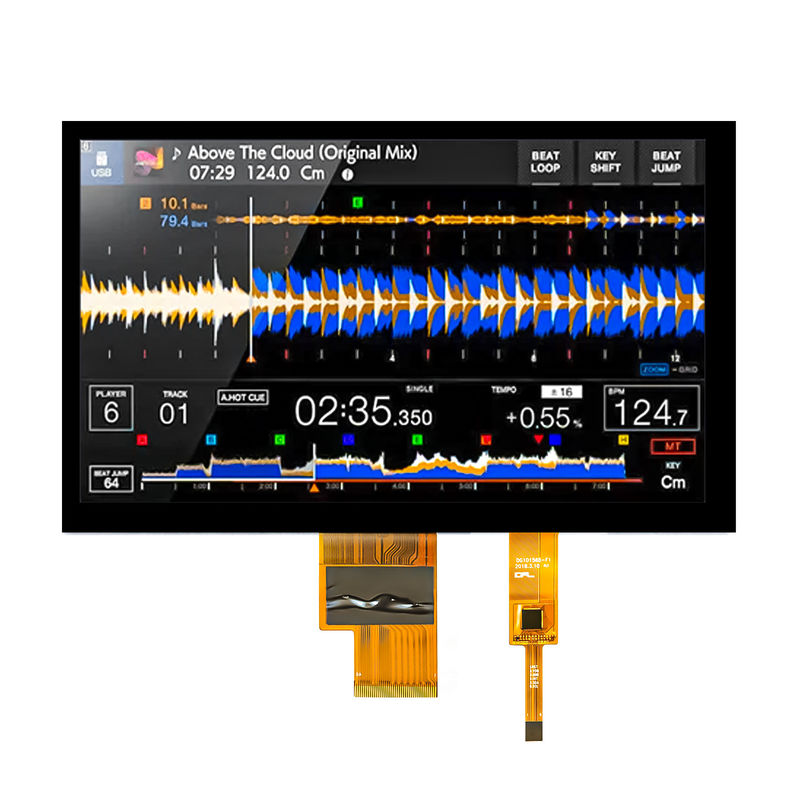

1024*600 रिज़ॉल्यूशन के साथ 9 इंच कैपेसिटिव टचस्क्रीन डिस्प्ले
उत्पाद का वर्णन:
HC090IK50057-C16V.C 211.10mm*126.50mm*7.10mm के रूपरेखा आयाम के साथ एक 9-इंच क्षमता टचस्क्रीन डिस्प्ले है। इसमें 196.60mm*114.15mm का लैंडस्केप डिस्प्ले क्षेत्र है,जो 1024*600 पिक्सेल और 800 पिक्सेल के साथ चित्र दिखा सकता है1: 1 कंट्रास्ट अनुपात, यह डीजे मल्टीप्लेयर और हेलिकोबैक्टर पाइलोरी डिटेक्टर के लिए एक उपयुक्त विकल्प बनाता है।टीएफटी एलसीडी डिस्प्ले पर्याप्त उज्ज्वल छवियों और 85/85/85/85 ((L//R/T/B के देखने के कोण का समर्थन करता हैयह 40पिन एलवीडीएस इंटरफेस का उपयोग करता है, जो डिस्प्ले डेटा प्रसारित करने और स्क्रीन से टच सिग्नल एकत्र करने के लिए जिम्मेदार है, और मानव-कंप्यूटर बातचीत प्राप्त करने के लिए एक महत्वपूर्ण माध्यम है।HC090IK50057-C16V.C में -20°C से 70°C के बीच का व्यापक ऑपरेटिंग तापमान रेंज है, जो परिवेश की परिस्थितियों के बावजूद इसके विश्वसनीय संचालन को सुनिश्चित करता है।
सामान्य विनिर्देश:
| पी/एन | HC090IK50057-C16V.C. |
| आकार | 9 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला
|
| संकल्प | 1024*600 |
| रूपरेखा आयाम ((मिमी) | 211.1 ((W)) *126.5 ((H) *7.1 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 196.608 ((W) * 114.15 ((H) मिमी |
| चमक ((cd/m2) | 500 |
| देखने का कोण ((L/R/T/B) | 85/85/85/85 |
| इंटरफेस | 40pinLVDS |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | -30~80°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 800 |
| आवेदन | डीजे मल्टीप्लेयर और हेलिकोबैक्टर पाइलोरी डिटेक्टर |
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
|
एलईडी बैकलाइट के लिए वोल्टेज
|
Vf | - | 9.6 | - | वी |
|
एलईडी बैकलाइट के लिए वर्तमान
|
यदि | - | 330 | - | mA |
|
एलईडी जीवन काल
|
- | 20000 | - | - | घंटों |
उत्पाद के चित्र:
9 इंच के एलसीडी डिस्प्ले श्रृंखलाः
|
9 इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 9" | HC090IK50057-C16 | आईपीएस | 1024*600 | 211.10*126.50*5.7 मिमी | 196.61*114.15 मिमी | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C |
| 2 | 9" | HC090TG25050-D80 | टीएन | 800*480 | 211.10*126.50*5.00 मिमी | 198.00*111.7 मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 3 | 9" | HC090TG35050-D80V.1 | टीएन | 800*480 | 211.10*126.50*6.50 मिमी | 198.00*111.7 मिमी | 50pinRGB | 500 | 300 | -20~70°C | -30~80°C |
| 4 | 9" | HC090TGA0057-97 | टीएन | 800*480 | 211.10*126.50*5.7 मिमी | 198.00*111.69 मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30~80°C |
| 5 | 9" | HC090IK50057-C16V.C. | आईपीएस | 1024*600 | 211.10*126.50*7.10 मिमी | 196.60*114.15 मिमी | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C |
| 6 | 9" | HC090IKA0057-C16H | आईपीएस | 1024*600 | 211.10*126.50*5.70 मिमी | 196.60*114.15 मिमी | 40pinLVDS | 800 | 1000 | -20~70°C | -30~80°C |
| 7 | 9" | HC090TG35050-D80 | टीएन | 800*480 | 211.10*126.50*5.00 मिमी | 198.00*111.7 मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 8 | 9" | HC090TG55050-D80 | टीएन | 800*480 | 211.10*126.50*5.00 मिमी | 198.00*111.7 मिमी | 50pinRGB | 500 | 550 | -20~70°C | -30~80°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
