उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC070IKA0057-B26H
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC070IKA0057-B26H |
आकार: |
7"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
1024*600 |
रूपरेखा आयाम: |
164.9(डब्ल्यू)*100(एच)*5.7(टी)मिमी |
सक्रिय क्षेत्र: |
154.21(डब्ल्यू)*85.92(एच)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-30~85 |
भंडारण अस्थायी।: |
-30~85 |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
इलेक्ट्रिक वाहन और मोटरसाइकिल डैशबोर्ड |
पी/एन: |
HC070IKA0057-B26H |
आकार: |
7"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
1024*600 |
रूपरेखा आयाम: |
164.9(डब्ल्यू)*100(एच)*5.7(टी)मिमी |
सक्रिय क्षेत्र: |
154.21(डब्ल्यू)*85.92(एच)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-30~85 |
भंडारण अस्थायी।: |
-30~85 |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
इलेक्ट्रिक वाहन और मोटरसाइकिल डैशबोर्ड |

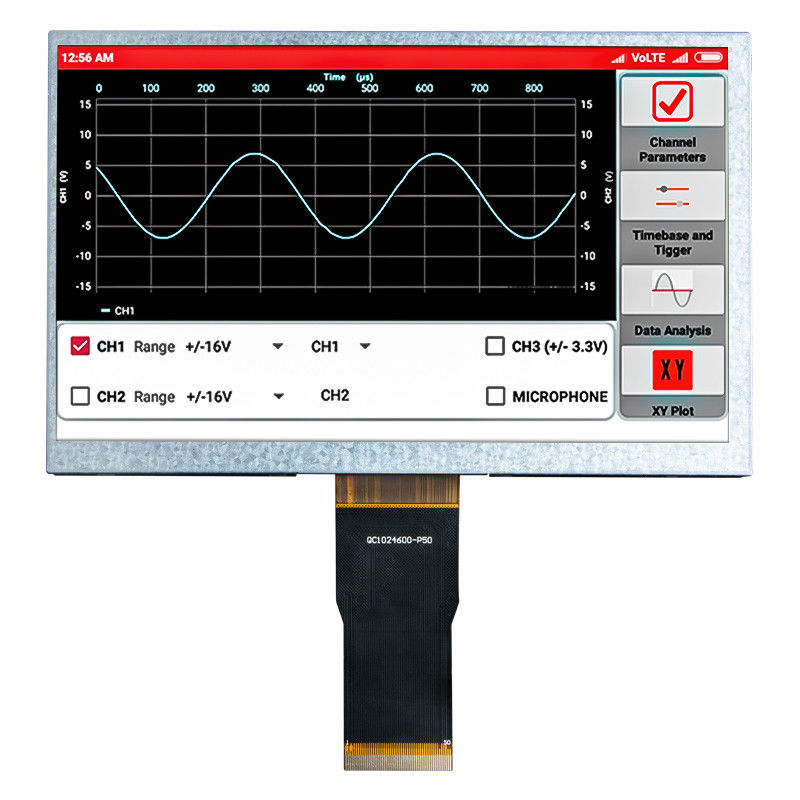

16:9 पहलू अनुपात और 1024x600 रिज़ॉल्यूशन के साथ 7 इंच का आईपीएस एलसीडी टीएफटी
उत्पाद का वर्णन:
HC070IKA0057-B26H, एक व्यापक तापमान डिस्प्ले के रूप में, -30°C से 85°C तक के तापमान पर इस्तेमाल किया जा सकता है, जो इसे इलेक्ट्रिक वाहनों और मोटरसाइकिल डैशबोर्ड के लिए काफी उपयुक्त बनाता है।बाजार में एक बहुत लोकप्रिय 7-इंच डिस्प्ले के रूप में, इस डिस्प्ले में 164.90 मिमी*100.00 मिमी*5.70 मिमी का रूपरेखा आयाम और 154.21 मिमी*85.92 मिमी का सक्रिय क्षेत्र है जिसमें 1024*600 पिक्सेल हैं।यह डिस्प्ले आईपीएस तकनीक को अपनाता है और इसमें 1000निट की उच्च चमक और 800 का कंट्रास्ट अनुपात है।इसके अलावा HC070IKA0057-B26H 50pin RGB इंटरफेस से लैस है।जो स्थिर डाटा ट्रांसमिशन और उच्च गुणवत्ता वाली छवि प्रदर्शन का समर्थन करता है, और विभिन्न प्रकार के उपकरणों के साथ संगत है।
सामान्य विनिर्देश:
| पी/एन | HC070IKA0057-B26H |
| आकार | 7 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला
|
| संकल्प | 1024*600 |
| रूपरेखा आयाम ((मिमी) | 164.9 ((W)) * 100 ((H) * 5.7 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 154.21 ((W) * 85.92 ((H) मिमी |
| चमक ((cd/m2) | 1000 |
| देखने का कोण ((L/R/T/B) | 85/85/85/85 |
| इंटरफेस | 50pinRGB |
| ऑपरेशन तापमान | -30~85 |
| स्टोर्ज तापमान | -30~85 |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 800 |
| आवेदन | इलेक्ट्रिक वाहन और मोटरसाइकिल डैशबोर्ड |
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
|
एलईडी बैकलाइट के लिए वोल्टेज
|
Vf | - | 9.0 | - | वी |
|
एलईडी बैकलाइट के लिए वर्तमान
|
यदि | - | 300 | 350 | mA |
|
एलईडी जीवन काल
|
- | 20000 | - | - | घंटों |
उत्पाद के चित्र:
7-इंच एलसीडी डिस्प्ले श्रृंखलाः
|
7-इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 7" | HC070TG25035-B78 | टीएन | 800*480 | 164.9*100*3.5 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 2 | 7" | HC070TG25035-B78V.C | टीएन | 800*480 | 164.9*100*5.9 मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 3 | 7" | HC070TG25035-A93 | टीएन | 800*480 | 164.9*100*345मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 4 | 7" | HC070TG25051- 81V01 | टीएन | 800*480 | 164.9*100*51मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 5 | 7" | HC070TG35057-C04V01 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 6 | 7" | HC070TG45057- 22V01 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 7 | 7" | HC070TG45057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 8 | 7" | HC070TG45057-C93 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 9 | 7" | HC070TG80057-B21V.1 | टीएन | 800*480 | 165*100*72मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 10 | 7" | HC070TGA0057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30-80°C |
| 11 | 7" | HC070TGA0057-D57 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -30 से 85°C | -30 से 85°C |
| 12 | 7" | HC070TGA0057-D57V.1 | टीएन | 800*480 | 164.9*100*76मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -30 से 85°C | -30 से 85°C |
| 13 | 7" | HC070TGA5057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30-80°C |
| 14 | 7" | HC070TGB0057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 2000 | -20~70°C | -30-80°C |
| 15 | 7" | HC070IK25035-B18V.C | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 250 | -20~70°C | -20~70°C |
| 16 | 7" | HC070IKA0057-F59 | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 17 | 7" | HC070IKA0057-F59V.C. | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | --30~85°C | --30 से 85°C |
| 18 | 7" | HC070IKA0057-E13 | आईपीएस | 1024*600 | 164.9*100*561मिमी | 154.21 * 85.92मिमी | 50pinRGB | 800 | 1000 | -20~70°C | -30~80°C |
| 19 | 7" | HC070IKA5057-D32 | आईपीएस | 1024*600 | 164.9*100*54मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1500 | -30~80°C | -30~80°C |
| 20 | 7" | HC070IKA0057-F59 | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | ---30 से 85°C | --30 से 85°C |
| 21 | 7" | HC070TG50052-A65 | टीएन | 800*480 | 165 गुना 104.44 गुना 5.2मिमी | 152.4 * 91.44मिमी | 40pinRGB | 400 | 550 | -20~70°C | -30~80°C |
| 22 | 7" | HC070TG50052-A65V.1 | टीएन | 800*480 | 165*104.44*66मिमी | 152.4 * 91.44मिमी | 40pinRGB | 400 | 450 | -20~70°C | -30~80°C |
| 23 | 7" | HC070IKA0035-D29V.C | आईपीएस | 1024*600 | 165*104.00*62मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -30~80°C |
| 24 | 7" | HC070IKA0057-B26H | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21 * 85.92मिमी | 50pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 25 | 7" | HC070IG30055-G6V.C. | आईपीएस | 800*480 | 164.9*100*746मिमी | 153.84 गुना 85.63मिमी | 50pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 26 | 7" | HC070IK45057-B36V.C. | आईपीएस | 1024*600 | 164.9*99.6*56मिमी | 154.21*85.92 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 27 | 7" | HC070IK25035-B26 | आईपीएस | 1024*600 | 164.86*99.96*35मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 330 | -20~60°C | -30~70°C |
| 28 | 7" | HC070IGA0072-F21 | आईपीएस | 1200*1920 | 165.1*108.44*7.0 मिमी | 152.4*91.44 मिमी | 40pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 29 | 7" | HC070IK40035-B95V03 | आईपीएस | 1024*600 | 164.90*100.00*3.5 मिमी | 154.21*85.92 मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 30 | 7" | HC070IG50052-F19V.C. | आईपीएस | 800*480 | 175.00*114.44*8.05 मिमी | 152.40*91.44 मिमी | 40pinLVDS | 1000 | 500 | -30~85°C | -30~85°C |
| 31 | 7" | HC070TG50057-F26 | टीएन | 800*480 | 164.90*100.00*5.61 मिमी | 153.84*85.63 मिमी | 60pinRGB | 500 | 500 | -20~70°C | -30~80°C |
| 32 | 7" | HC070TG60035-D36V.C. | टीएन | 800*480 | 178.60*111.64*5.45 मिमी | 154.08*85.92 मिमी | 40pinRGB | 500 | 600 | -20~70°C | -30~80°C |
| 33 | 7" | HC070IGA0055-G06 | आईपीएस | 800*480 | 164.9*100*55मिमी | 153.84*85.63 मिमी | 50pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 34 | 7" | HC070IZ30024-F83V.C. | आईपीएस | 1200*1920 | 98.75*160.85*2.38 मिमी | 94.50*151.20 मिमी | 40pinMIPI | 900 | 300 | -20~70°C | -30~80°C |
| 35 | 7" | HC070IK25035-B18 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 250 | -20~70°C | -20~70°C |
| 36 | 7" | HC070IK35026-C57 | आईपीएस | 1024*600 | 163.8*97.0*2.6 मिमी | 154.21*85.92 मिमी | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 37 | 7" | HC070IK35026-C57 वी.सी. | आईपीएस | 1024*600 | 163.8*97.0*2.6 मिमी | 154.21*85.92 मिमी | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 38 | 7" | HC070IK25035-B26V03 | आईपीएस | 1024*600 | 164.86*99.96*3.5 मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 500 | -20~60°C | -30~70°C |
| 39 | 7" | HC070IK35057-B26 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 50pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 40 | 7" | HC070IK40035-B95V02 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -20~70°C |
| 41 | 7" | HC070IK60035-B18 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 600 | -20~70°C | -20~70°C |
| 42 | 7" | HC070IK80035-B36 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 43 | 7" | HC070IK65057-B36 | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C |
| 44 | 7" | HC070IK65057-E13 | आईपीएस | 1024*600 | 164.9*100*561मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 650 | -20~70°C | -30~80°C |
| 45 | 7" | HC070IKA0057-B26 | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21*85.92 मिमी | 50pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 46 | 7" | HC070IKA0057-D32 | आईपीएस | 1024*600 | 164.9*100*54मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 1000 | -30~85°C | --30~85°C |
| 47 | 7" | HC070IY30025-C18 | आईपीएस | 800*1280 | 103.46*162.03*2.55मिमी | 94.2*150.72 मिमी | 40pinMIPI | 800 | 300 | -20~70°C | -30~80°C |
| 48 | 7" | HC070IK25035-B18 वी.सी. | आईपीएस | 1024*600 | 164.9*100*62मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 250 | -20~70°C | -30~80°C |
| 49 | 7" | HC070IZ30024-F83 | आईपीएस | 1200*1920 | 98.75*160.85*2.38मिमी | 94.5*151.20 मिमी | 40pinMIPI | 900 | 300 | -20~70°C | -30~80°C |
| 50 | 7" | HC070TG25035-A94 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 51 | 7" | HC070TG25035-B78 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 52 | 7" | HC070TG25035-D68 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 53 | 7" | HC070TG35052-A63 | टीएन | 800*480 | 165*104.44*5.2 मिमी | 152.4*91.44 मिमी | 40pinRGB | 400 | 350 | -20~70°C | -30~80°C |
| 54 | 7" | HC070TG35052-A65 | टीएन | 800*480 | 165*104.44*5.2 मिमी | 152.4*91.44 मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 55 | 7" | HC070TG25051-05 | टीएन | 800*480 | 164.9*100*51मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 56 | 7" | HC070TG45057-21 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 57 | 7" | HC070TG45057-21V.1 | टीएन | 800*480 | 164.90*100.00*7.10 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 58 | 7" | HC070TG45057-21V.CV01 | टीएन | 800*480 | 177.70*112.70*7.35 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 59 | 7" | HC070TG45057-22 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 60 | 7" | HC070TG70057-D47 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 40pinRGB | 800 | 700 | -20~70°C | -20~70°C |
| 61 | 7" | HC070TGA0057-D05V02 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 40pinRGB | 800 | 1000 | -20~70°C | -30~80°C |
| 62 | 7" | HC070TGA0057-D05V01H | टीएन | 800*480 | 165*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 1000 | -30~85°C | -30~85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
