उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC070TG45057-22V01
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC070TG45057-22V01 |
आकार: |
7"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
164.9(डब्ल्यू)*100(एच)*5.7(टी)मिमी |
सक्रिय क्षेत्र: |
154.08(डब्ल्यू)*85.92(एच)मिमी |
चमक: |
450 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
70/70/50/70 |
ऑपरेशन अस्थायी।: |
-20~70 |
भंडारण अस्थायी।: |
-30~80 |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
वायरलेस बैकअप कैमरा, डीसी बिजली की आपूर्ति, वैक्यूम फ्रीज ड्रायर और इलेक्ट्रोलाइट विश्लेषक |
पी/एन: |
HC070TG45057-22V01 |
आकार: |
7"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
164.9(डब्ल्यू)*100(एच)*5.7(टी)मिमी |
सक्रिय क्षेत्र: |
154.08(डब्ल्यू)*85.92(एच)मिमी |
चमक: |
450 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
70/70/50/70 |
ऑपरेशन अस्थायी।: |
-20~70 |
भंडारण अस्थायी।: |
-30~80 |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
वायरलेस बैकअप कैमरा, डीसी बिजली की आपूर्ति, वैक्यूम फ्रीज ड्रायर और इलेक्ट्रोलाइट विश्लेषक |

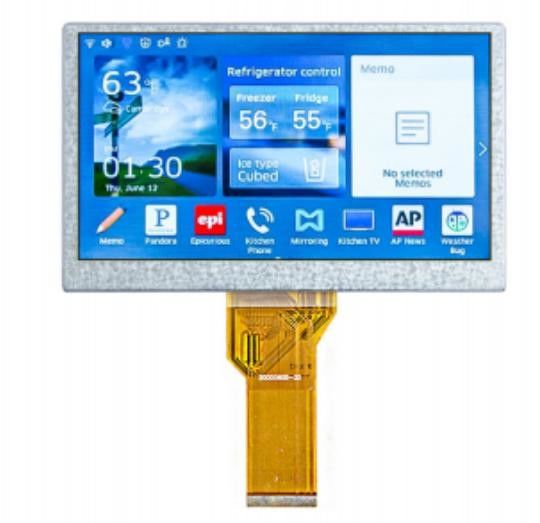

800*480 रिज़ॉल्यूशन और 50पिन आरजीबी इंटरफ़ेस के साथ 7 इंच का एलसीडी डिस्प्ले पैनल
उत्पाद का वर्णन:
7-इंच के टीएफटी एलसीडी डिस्प्ले के रूप में, एचसी070टीजी45057-22वी01 निस्संदेह बाजार में बड़ी क्षमता वाला डिस्प्ले समाधान है।यह अपनी पोर्टेबिलिटी और नाजुक रंगों के कारण उपभोक्ताओं और औद्योगिक क्षेत्रों के बीच एक लोकप्रिय विकल्प बन गया हैयह डिस्प्ले टीएन डिस्प्ले मोड से सुसज्जित है, जिसमें तेज प्रतिक्रिया गति और उच्च ताज़ा दर है। 800*480 पिक्सल के सामान्य रिज़ॉल्यूशन के साथ,यह डिस्प्ले अधिकांश विद्युत उपकरणों की जरूरतों को पूरा कर सकता हैऔर इस मॉड्यूल में 450 निट्स की बैकलाइट ब्राइटनेस डिजाइन और 500 का कंट्रास्ट रेशियो है:1, जिसमें मूल्य के मामले में कुछ फायदे हैं जबकि प्रदर्शन प्रभाव सुनिश्चित किया जाता है।यह प्रदर्शन वायरलेस बैकअप कैमरा जैसे विभिन्न उपकरणों के साथ कनेक्ट करने में सक्षम है, डीसी बिजली की आपूर्ति, वैक्यूम फ्रीज ड्रायर और इलेक्ट्रोलाइट विश्लेषक। जब HC070TG45057-22V01 -20 °C से 70 °C के तापमान पर प्रयोग किया जाता है,इसके कार्यों को प्रभावित नहीं किया जाएगा और यह उत्कृष्ट प्रदर्शन प्रभाव बनाए रख सकते हैं.
सामान्य विनिर्देश:
| पी/एन |
HC070TG45057-22V01
|
| आकार | 7 इंच |
| प्रदर्शन प्रकार |
सामान्य रूप से सफेद, संचारक
|
| संकल्प | 800*480 |
| रूपरेखा आयाम ((मिमी) | 164.9 ((W)) * 100 ((H) * 5.7 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 154.08 ((W) * 85.92 ((H) मिमी |
| चमक ((cd/m2) | 450 |
| देखने का कोण ((L/R/T/B) | 70/70/50/70 |
| इंटरफेस | 50pinRGB |
| ऑपरेशन तापमान | -20~70 |
| स्टोर्ज तापमान | -30~80 |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 500 |
| आवेदन | वायरलेस बैकअप कैमरा, डीसी बिजली की आपूर्ति, वैक्यूम फ्रीज ड्रायर और इलेक्ट्रोलाइट विश्लेषक |
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
|
एलईडी बैकलाइट के लिए वोल्टेज
|
Vf | 9.0 | 9.9 | 10.5 | वी |
|
एलईडी बैकलाइट के लिए वर्तमान
|
यदि | 170 | 180 | 200 | mA |
|
एलईडी जीवन काल
|
- | 30000 | - | - | घंटों |
उत्पाद के चित्र:
7-इंच एलसीडी डिस्प्ले श्रृंखलाः
|
7-इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 7" | HC070TG25035-B78 | टीएन | 800*480 | 164.9*100*3.5 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 2 | 7" | HC070TG25035-B78V.C | टीएन | 800*480 | 164.9*100*5.9 मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 3 | 7" | HC070TG25035-A93 | टीएन | 800*480 | 164.9*100*345मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 4 | 7" | HC070TG25051- 81V01 | टीएन | 800*480 | 164.9*100*51मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 5 | 7" | HC070TG35057-C04V01 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 6 | 7" | HC070TG45057- 22V01 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 7 | 7" | HC070TG45057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 8 | 7" | HC070TG45057-C93 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 9 | 7" | HC070TG80057-B21V.1 | टीएन | 800*480 | 165*100*72मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 10 | 7" | HC070TGA0057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30-80°C |
| 11 | 7" | HC070TGA0057-D57 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -30 से 85°C | -30 से 85°C |
| 12 | 7" | HC070TGA0057-D57V.1 | टीएन | 800*480 | 164.9*100*76मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -30 से 85°C | -30 से 85°C |
| 13 | 7" | HC070TGA5057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30-80°C |
| 14 | 7" | HC070TGB0057-C41 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08 * 85.92मिमी | 50pinRGB | 500 | 2000 | -20~70°C | -30-80°C |
| 15 | 7" | HC070IK25035-B18V.C | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 250 | -20~70°C | -20~70°C |
| 16 | 7" | HC070IKA0057-F59 | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 17 | 7" | HC070IKA0057-F59V.C. | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | --30~85°C | --30 से 85°C |
| 18 | 7" | HC070IKA0057-E13 | आईपीएस | 1024*600 | 164.9*100*561मिमी | 154.21 * 85.92मिमी | 50pinRGB | 800 | 1000 | -20~70°C | -30~80°C |
| 19 | 7" | HC070IKA5057-D32 | आईपीएस | 1024*600 | 164.9*100*54मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1500 | -30~80°C | -30~80°C |
| 20 | 7" | HC070IKA0057-F59 | आईपीएस | 1024*600 | 222.77*120.11*755मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | ---30 से 85°C | --30 से 85°C |
| 21 | 7" | HC070TG50052-A65 | टीएन | 800*480 | 165 गुना 104.44 गुना 5.2मिमी | 152.4 * 91.44मिमी | 40pinRGB | 400 | 550 | -20~70°C | -30~80°C |
| 22 | 7" | HC070TG50052-A65V.1 | टीएन | 800*480 | 165*104.44*66मिमी | 152.4 * 91.44मिमी | 40pinRGB | 400 | 450 | -20~70°C | -30~80°C |
| 23 | 7" | HC070IKA0035-D29V.C | आईपीएस | 1024*600 | 165*104.00*62मिमी | 154.21 * 85.92मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -30~80°C |
| 24 | 7" | HC070IKA0057-B26H | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21 * 85.92मिमी | 50pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 25 | 7" | HC070IG30055-G6V.C. | आईपीएस | 800*480 | 164.9*100*746मिमी | 153.84 गुना 85.63मिमी | 50pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 26 | 7" | HC070IK45057-B36V.C. | आईपीएस | 1024*600 | 164.9*99.6*56मिमी | 154.21*85.92 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 27 | 7" | HC070IK25035-B26 | आईपीएस | 1024*600 | 164.86*99.96*35मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 330 | -20~60°C | -30~70°C |
| 28 | 7" | HC070IGA0072-F21 | आईपीएस | 1200*1920 | 165.1*108.44*7.0 मिमी | 152.4*91.44 मिमी | 40pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 29 | 7" | HC070IK40035-B95V03 | आईपीएस | 1024*600 | 164.90*100.00*3.5 मिमी | 154.21*85.92 मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 30 | 7" | HC070IG50052-F19V.C. | आईपीएस | 800*480 | 175.00*114.44*8.05 मिमी | 152.40*91.44 मिमी | 40pinLVDS | 1000 | 500 | -30~85°C | -30~85°C |
| 31 | 7" | HC070TG50057-F26 | टीएन | 800*480 | 164.90*100.00*5.61 मिमी | 153.84*85.63 मिमी | 60pinRGB | 500 | 500 | -20~70°C | -30~80°C |
| 32 | 7" | HC070TG60035-D36V.C. | टीएन | 800*480 | 178.60*111.64*5.45 मिमी | 154.08*85.92 मिमी | 40pinRGB | 500 | 600 | -20~70°C | -30~80°C |
| 33 | 7" | HC070IGA0055-G06 | आईपीएस | 800*480 | 164.9*100*55मिमी | 153.84*85.63 मिमी | 50pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 34 | 7" | HC070IZ30024-F83V.C. | आईपीएस | 1200*1920 | 98.75*160.85*2.38 मिमी | 94.50*151.20 मिमी | 40pinMIPI | 900 | 300 | -20~70°C | -30~80°C |
| 35 | 7" | HC070IK25035-B18 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 250 | -20~70°C | -20~70°C |
| 36 | 7" | HC070IK35026-C57 | आईपीएस | 1024*600 | 163.8*97.0*2.6 मिमी | 154.21*85.92 मिमी | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 37 | 7" | HC070IK35026-C57 वी.सी. | आईपीएस | 1024*600 | 163.8*97.0*2.6 मिमी | 154.21*85.92 मिमी | 30pinMIPI | 500 | 350 | -20~70°C | -20~70°C |
| 38 | 7" | HC070IK25035-B26V03 | आईपीएस | 1024*600 | 164.86*99.96*3.5 मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 500 | -20~60°C | -30~70°C |
| 39 | 7" | HC070IK35057-B26 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 50pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 40 | 7" | HC070IK40035-B95V02 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -20~70°C |
| 41 | 7" | HC070IK60035-B18 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 600 | -20~70°C | -20~70°C |
| 42 | 7" | HC070IK80035-B36 | आईपीएस | 1024*600 | 164.9*100*35मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 400 | -20~70°C | -30~80°C |
| 43 | 7" | HC070IK65057-B36 | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C |
| 44 | 7" | HC070IK65057-E13 | आईपीएस | 1024*600 | 164.9*100*561मिमी | 154.21*85.92 मिमी | 50pinRGB | 800 | 650 | -20~70°C | -30~80°C |
| 45 | 7" | HC070IKA0057-B26 | आईपीएस | 1024*600 | 164.9*100*57मिमी | 154.21*85.92 मिमी | 50pinRGB | 1000 | 1000 | -30~85°C | -30~85°C |
| 46 | 7" | HC070IKA0057-D32 | आईपीएस | 1024*600 | 164.9*100*54मिमी | 154.21*85.92 मिमी | 40pinLVDS | 1000 | 1000 | -30~85°C | --30~85°C |
| 47 | 7" | HC070IY30025-C18 | आईपीएस | 800*1280 | 103.46*162.03*2.55मिमी | 94.2*150.72 मिमी | 40pinMIPI | 800 | 300 | -20~70°C | -30~80°C |
| 48 | 7" | HC070IK25035-B18 वी.सी. | आईपीएस | 1024*600 | 164.9*100*62मिमी | 154.21*85.92 मिमी | 40pinLVDS | 800 | 250 | -20~70°C | -30~80°C |
| 49 | 7" | HC070IZ30024-F83 | आईपीएस | 1200*1920 | 98.75*160.85*2.38मिमी | 94.5*151.20 मिमी | 40pinMIPI | 900 | 300 | -20~70°C | -30~80°C |
| 50 | 7" | HC070TG25035-A94 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 51 | 7" | HC070TG25035-B78 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 52 | 7" | HC070TG25035-D68 | टीएन | 800*480 | 164.9*100*35मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 53 | 7" | HC070TG35052-A63 | टीएन | 800*480 | 165*104.44*5.2 मिमी | 152.4*91.44 मिमी | 40pinRGB | 400 | 350 | -20~70°C | -30~80°C |
| 54 | 7" | HC070TG35052-A65 | टीएन | 800*480 | 165*104.44*5.2 मिमी | 152.4*91.44 मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 55 | 7" | HC070TG25051-05 | टीएन | 800*480 | 164.9*100*51मिमी | 154.08*85.92 मिमी | 50pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 56 | 7" | HC070TG45057-21 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 57 | 7" | HC070TG45057-21V.1 | टीएन | 800*480 | 164.90*100.00*7.10 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 58 | 7" | HC070TG45057-21V.CV01 | टीएन | 800*480 | 177.70*112.70*7.35 मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 350 | -20~70°C | -30~80°C |
| 59 | 7" | HC070TG45057-22 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 450 | -20~70°C | -30~80°C |
| 60 | 7" | HC070TG70057-D47 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 40pinRGB | 800 | 700 | -20~70°C | -20~70°C |
| 61 | 7" | HC070TGA0057-D05V02 | टीएन | 800*480 | 164.9*100*57मिमी | 154.08*85.92 मिमी | 40pinRGB | 800 | 1000 | -20~70°C | -30~80°C |
| 62 | 7" | HC070TGA0057-D05V01H | टीएन | 800*480 | 165*100*57मिमी | 154.08*85.92 मिमी | 50pinRGB | 500 | 1000 | -30~85°C | -30~85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
