उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC050IG40031-B04V.C
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC050IG40031-B04V.C |
आकार: |
5"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
127.0(डब्ल्यू)*85.8(एच)*4.8(डी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
350 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-20 ~ 70 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
डेस्कफोन, फिशफाइंडर, डिजिटल रेस डैश, माइक्रो स्पेक्ट्रोफोटोमीटर |
पी/एन: |
HC050IG40031-B04V.C |
आकार: |
5"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
127.0(डब्ल्यू)*85.8(एच)*4.8(डी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
350 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-20 ~ 70 ℃ |
इसके विपरीत अनुपात: |
1000 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
डेस्कफोन, फिशफाइंडर, डिजिटल रेस डैश, माइक्रो स्पेक्ट्रोफोटोमीटर |

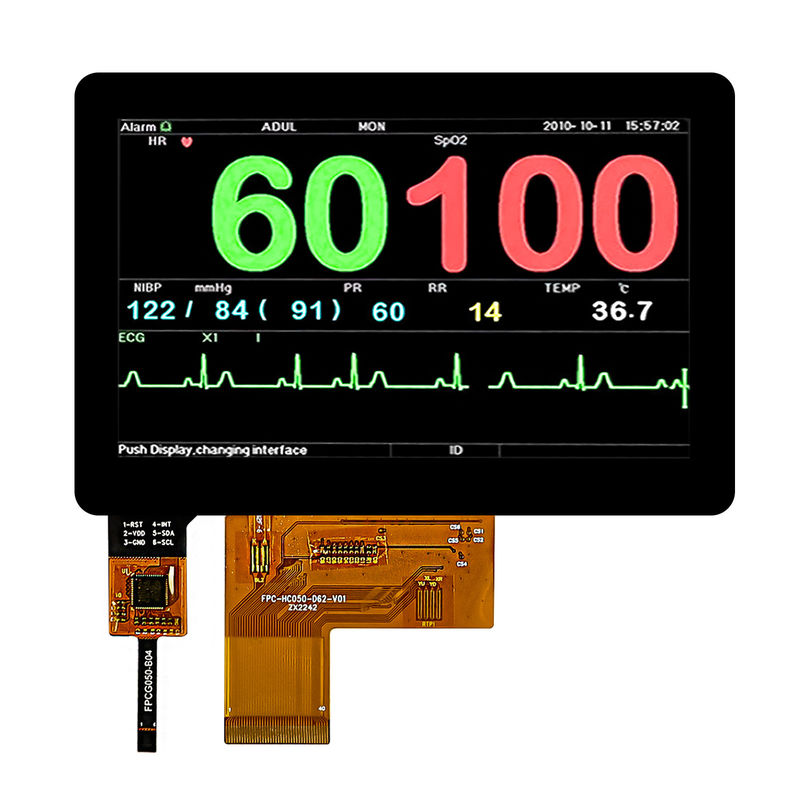

5 इंच का टच स्क्रीन एलसीडी डिस्प्ले मॉड्यूल 350nits के साथ चमक और 800*480 रिज़ॉल्यूशन
उत्पाद का वर्णन:
HC050IG40031-B04V.C एक 5 इंच का IPS डिस्प्ले है जिसमें एक capacitive touchscreen है जो आपके इंटरैक्टिव समाधानों को बढ़ाने के लिए डिज़ाइन किया गया है। इसमें एक सटीक मल्टी-टच पैनल है,जो 350nits की चमक प्रदान करता है और बेहतर दृश्यता के लिए एक गैर चमक उपचार प्राप्त करता है. 800*480 पिक्सल के रिज़ॉल्यूशन और 1000 के कंट्रास्ट अनुपात के साथः1, यह डिस्प्ले रंग प्रदर्शन के मामले में अन्य डिस्प्ले से कम नहीं है। इसका 40 पिन आरजीबी इंटरफ़ेस सिग्नल ट्रांसमिशन और रंग प्रजनन के लिए अधिकांश उपयोगकर्ताओं की आवश्यकताओं को पूरा करता है।इस डिस्प्ले का रूपरेखा आकार 120 है.70 मिमी * 85.80 मिमी * 4.80 मिमी, और सक्रिय क्षेत्र 108.00 मिमी * 64.80 मिमी है। यह पूरी तरह से डेस्कफोन, मछली खोजक, डिजिटल रेस डैश और माइक्रो स्पेक्ट्रोफोटोमीटर में इस्तेमाल किया जा सकता है। ऑपरेशन तापमान के मामले में, यह एक बहुत ही अच्छा उपकरण है।HC050IG40031-B04V-20°C से 70°C तक के तापमान पर सामान्य परिचालन स्थितियों में रह सकता है।
सामान्य विनिर्देश:
| पी/एन |
HC050IG40031-B04V.C
|
| आकार | 5 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला, आईपीएस, विरोधी चमक
|
| संकल्प | 800*480 |
| रूपरेखा आयाम ((मिमी) | 127.0(W) *85.8(H) *4.8(D) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 108 ((W) * 64.8 ((H) मिमी |
| चमक ((cd/m2) | 350 |
| देखने का कोण ((L/R/T/B) | 80/80/80/80 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | --20~70°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 1000 |
| आवेदन | डेस्कफोन, फिशफाइंडर, डिजिटल रेस डैश, माइक्रो स्पेक्ट्रोफोटोमीटर |
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| एलईडी बैकलाइट के लिए वोल्टेज | Vf | - | 19.8 | - | वी | यदि=40mA |
| एलईडी बैकलाइट के लिए वर्तमान | यदि | - | 40 | - | mA | - |
| एलईडी जीवन काल | - | - | 20000 | - | घंटों | यदि=40mA |
उत्पाद के चित्र:
5 इंच के एलसीडी डिस्प्ले श्रृंखलाः
|
5 इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 5" | HC050IG25031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108*64.8 मिमी | 40pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 2 | 5" | HC050IG40031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30~80°C |
| 3 | 5" | HC050IG50031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 4 | 5" | HC050IG80031-B04V03 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 800 | -20~70°C | -30~70°C |
| 5 | 5" | HC050IG80031-B04V05 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 6 | 5" | HC050IGA0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 7 | 5" | HC050IGA5031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1500 | -20~70°C | -30-80°C |
| 8 | 5" | HC050IGB0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 2000 | -20~70°C | -30-80°C |
| 9 | 5" | HC050IG35031-B04 | आईपीएस | 800*480 | 120.7×76.4×3.1 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 800 | 350 | -20~70°C | -20~70°C |
| 10 | 5" | HC050IG40031-B04 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 11 | 5" | HC050IG40031-B04V.C | आईपीएस | 800*480 | 127.0*85.8*4.8 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 350 | -20~70°C | -20~70°C |
| 12 | 5" | HC050IG50031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 500 | -20~70°C | -30-80°C |
| 13 | 5" | HC050IG40031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 14 | 5" | HC050IG40029-D58 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30-80°C |
| 15 | 5" | HC050IG40029-D58V.C | आईपीएस | 800*480 | 130.70*85.80*4.68 मिमी | 95.04*53.856 मिमी | 20pinLVDS | 1000 | 300 | -20~70°C | -30-80°C |
| 16 | 5" | HC050IGA0031-B08H | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -20~70°C |
| 17 | 5" | HC050IGA3070-F22 | आईपीएस | 800*480 | 121*78.8*7 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 1300 | -30 से 85°C | --30 से 85°C |
| 18 | 5" | HC050IG30029-F41V.C | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 12pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 19 | 5" | HC050IV60016-B17 | आईपीएस | 1080x1920 | 64.5x117.7x1.6 मिमी | 61.641*109.584 मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~70°C |
| 20 | 5" | HC050IV60016-B17 वी.सी. | आईपीएस | 1080x1920 | 64.5x117.7x1.6मिमी | 61.641*109584मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~80°C |
| 21 | 5" | HC050TG25031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 22 | 5" | HC050TG25031- 27V01 | टीएन | 800*480 | 120.7*75.8*3.1मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -20~70°C |
| 23 | 5" | HC050TG40031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 24 | 5" | HC050TG30029-D12 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 300 | -20~70°C | -30~80°C |
| 25 | 5" | HC050TGA0029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30~80°C |
| 26 | 5" | HC050IG30029-F41 | आईपीएस | 800*480 | 120.7*76.3*4.75 मिमी | 108 गुना 64.8मिमी | 12pinSPI | 1000 | 300 | -20~70°C | -30~80°C |
| 27 | 5" | HC050TG50029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 500 | -20~70°C | -30~80°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
