उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC050IG35031-B04
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC050IG35031-B04 |
आकार: |
5"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
120.7(डब्ल्यू)*76.4(एच)*3.1(टी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
350 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-20 ~ 70 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
मोटरसाइकिल नेविगेटर, एक कार रिवर्स कैमरा, एक डेस्कटॉप स्मार्ट स्टेटिक प्रिंटर |
पी/एन: |
HC050IG35031-B04 |
आकार: |
5"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
120.7(डब्ल्यू)*76.4(एच)*3.1(टी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
350 सीडी / एम 2 |
इंटरफेस: |
50pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-20 ~ 70 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
मोटरसाइकिल नेविगेटर, एक कार रिवर्स कैमरा, एक डेस्कटॉप स्मार्ट स्टेटिक प्रिंटर |

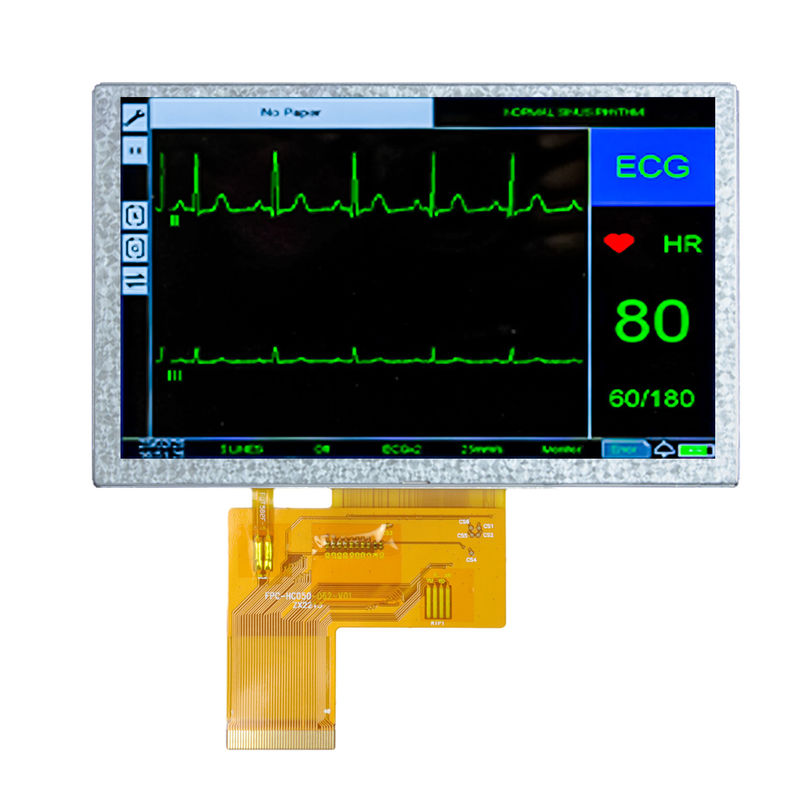

आईपीएस डिस्प्ले मोड और 800*480 रिज़ॉल्यूशन के साथ 5 इंच का टीएफटी एलसीडी डिस्प्ले
उत्पाद का वर्णन:
HC050IG35031-B04 स्मार्ट उत्पादों के लिए एक अपरिहार्य प्रमुख मीडिया है। यह 5 इंच की स्क्रीन के माध्यम से उपयोगकर्ताओं को सटीक और बुद्धिमान रूप से जानकारी दे सकता है।इस डिस्प्ले में प्रौद्योगिकी में एक उत्कृष्ट प्रदर्शन है, और इसका आईपीएस डिस्प्ले मोड चमकदार रंगों की प्रस्तुति के साथ स्क्रीन का समर्थन कर सकता है। 800 * 480 पिक्सेल के रिज़ॉल्यूशन के साथ, 350nits की चमक और 800 के कंट्रास्ट अनुपात के साथः1, यह डिस्प्ले उपयोगकर्ताओं को एक आरामदायक दृश्य अनुभव का आनंद लेने में सक्षम बनाता है। 120.70 मिमी * 76.40 मिमी * 3.10 मिमी के बाहरी फ्रेम में शामिल, इस डिस्प्ले में 108.00 मिमी * 64.80 मिमी का डिस्प्ले सक्रिय क्षेत्र है।और इस डिस्प्ले के 50पिन आरजीबी इंटरफ़ेस में कुशल संचरण और अच्छी स्थिरता के फायदे हैं, और आधुनिक इलेक्ट्रॉनिक उपकरणों और डिस्प्ले उपकरणों के बीच महत्वपूर्ण कनेक्शन में से एक बन गया है। उदाहरण के लिए, इस डिस्प्ले को मोटरसाइकिल नेविगेटर के साथ पूरी तरह से इकट्ठा किया जा सकता है,कार रिवर्स कैमराइसके अतिरिक्त, HC050IG35031-B04 का ऑपरेशन तापमान -20°C से 70°C तक हो सकता है।
सामान्य विनिर्देश:
| पी/एन | HC050IG35031-B04 |
| आकार | 5 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला, ट्रांसमिटिव
|
| संकल्प | 800*480 |
| रूपरेखा आयाम ((मिमी) | 120.7 ((W)) * 76.4 ((H) * 3.1 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 108 ((W) * 64.8 ((H) मिमी |
| चमक ((cd/m2) | 350 |
| देखने का कोण ((L/R/T/B) | 80/80/80/80 |
| इंटरफेस | 50pinRGB |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | -20~70°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 800 |
| आवेदन | मोटरसाइकिल नेविगेटर, कार रिवर्स कैमरा, डेस्कटॉप स्मार्ट स्टेटिक प्रिंटर |
पिन असाइनमेंटः
बैकलाइट ड्राइविंग स्थितियाँः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| एलईडी बैकलाइट के लिए वोल्टेज | Vf | - | 21.7 | - | वी | यदि=40mA |
| एलईडी बैकलाइट के लिए वर्तमान | यदि | - | 40 | - | mA | - |
| एलईडी जीवन काल | - | 20000 | - | - | घंटों | यदि=40mA |
उत्पाद के चित्र:
5 इंच के एलसीडी डिस्प्ले श्रृंखलाः
|
5 इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 5" | HC050IG25031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108*64.8 मिमी | 40pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 2 | 5" | HC050IG40031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30~80°C |
| 3 | 5" | HC050IG50031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 4 | 5" | HC050IG80031-B04V03 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 800 | -20~70°C | -30~70°C |
| 5 | 5" | HC050IG80031-B04V05 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 6 | 5" | HC050IGA0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 7 | 5" | HC050IGA5031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1500 | -20~70°C | -30-80°C |
| 8 | 5" | HC050IGB0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 2000 | -20~70°C | -30-80°C |
| 9 | 5" | HC050IG35031-B04 | आईपीएस | 800*480 | 120.7×76.4×3.1 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 800 | 350 | -20~70°C | -20~70°C |
| 10 | 5" | HC050IG40031-B04 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 11 | 5" | HC050IG40031-B04V.C | आईपीएस | 800*480 | 127.0*85.8*4.8 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 350 | -20~70°C | -20~70°C |
| 12 | 5" | HC050IG50031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 500 | -20~70°C | -30-80°C |
| 13 | 5" | HC050IG40031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 14 | 5" | HC050IG40029-D58 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30-80°C |
| 15 | 5" | HC050IG40029-D58V.C | आईपीएस | 800*480 | 130.70*85.80*4.68 मिमी | 95.04*53.856 मिमी | 20pinLVDS | 1000 | 300 | -20~70°C | -30-80°C |
| 16 | 5" | HC050IGA0031-B08H | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -20~70°C |
| 17 | 5" | HC050IGA3070-F22 | आईपीएस | 800*480 | 121*78.8*7 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 1300 | -30 से 85°C | --30 से 85°C |
| 18 | 5" | HC050IG30029-F41V.C | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 12pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 19 | 5" | HC050IV60016-B17 | आईपीएस | 1080x1920 | 64.5x117.7x1.6 मिमी | 61.641*109.584 मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~70°C |
| 20 | 5" | HC050IV60016-B17 वी.सी. | आईपीएस | 1080x1920 | 64.5x117.7x1.6मिमी | 61.641*109584मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~80°C |
| 21 | 5" | HC050TG25031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 22 | 5" | HC050TG25031- 27V01 | टीएन | 800*480 | 120.7*75.8*3.1मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -20~70°C |
| 23 | 5" | HC050TG40031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 24 | 5" | HC050TG30029-D12 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 300 | -20~70°C | -30~80°C |
| 25 | 5" | HC050TGA0029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30~80°C |
| 26 | 5" | HC050IG30029-F41 | आईपीएस | 800*480 | 120.7*76.3*4.75 मिमी | 108 गुना 64.8मिमी | 12pinSPI | 1000 | 300 | -20~70°C | -30~80°C |
| 27 | 5" | HC050TG50029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 500 | -20~70°C | -30~80°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
