उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC050TG25031-27
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC050TG25031-27 |
आकार: |
5"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
120.7(डब्ल्यू)*75.8(एच)*3.1(टी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
250 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
70/70/50/70 |
चालक आई.सी: |
ILI5960&ILI6122 |
ऑपरेशन अस्थायी।: |
-20~75℃ |
भंडारण अस्थायी।: |
-30 ~ 85 ℃ |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
आर्टिकुलेटिंग इंस्पेक्शन कैमरा, फाइबर ऑप्टिक फ्यूजन स्पाइसर, हेयर एनालाइजर मशीन |
पी/एन: |
HC050TG25031-27 |
आकार: |
5"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
800*480 |
रूपरेखा आयाम: |
120.7(डब्ल्यू)*75.8(एच)*3.1(टी)मिमी |
सक्रिय क्षेत्र: |
108(डब्ल्यू)*64.8(एच)मिमी |
चमक: |
250 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
70/70/50/70 |
चालक आई.सी: |
ILI5960&ILI6122 |
ऑपरेशन अस्थायी।: |
-20~75℃ |
भंडारण अस्थायी।: |
-30 ~ 85 ℃ |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
आर्टिकुलेटिंग इंस्पेक्शन कैमरा, फाइबर ऑप्टिक फ्यूजन स्पाइसर, हेयर एनालाइजर मशीन |

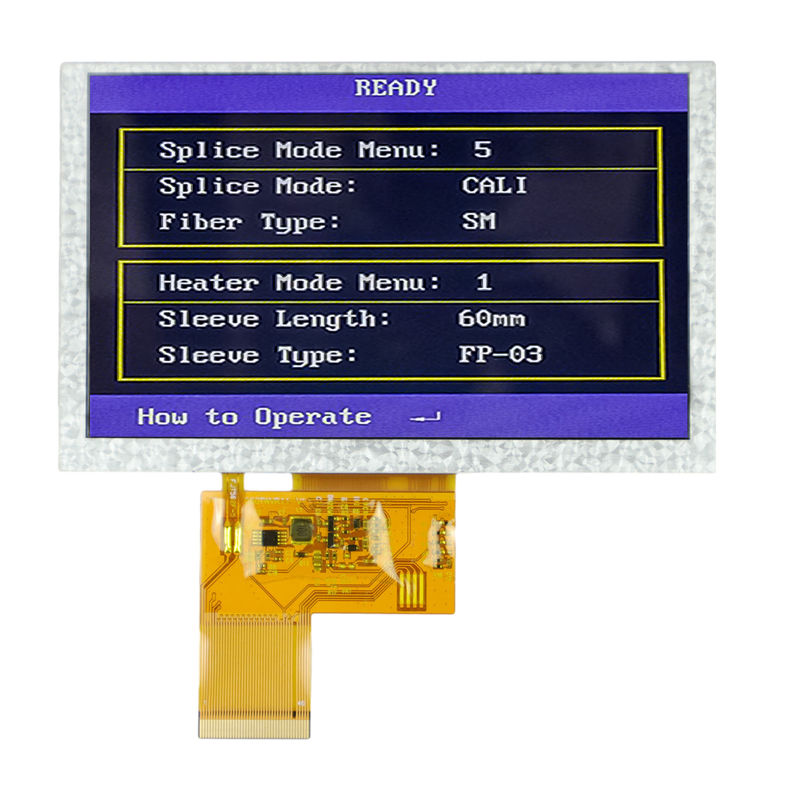

4-पिन आरजीबी इंटरफेस और 250nits चमक के साथ 5-इंच टीएफटी एलसीडी डिस्प्ले मॉड्यूल
उत्पाद का वर्णन:
HC050TG25031-27 एक 5 इंच का TN डिस्प्ले मॉड्यूल है जिसे जोड़ने वाले निरीक्षण कैमरे, फाइबर ऑप्टिक फ्यूजन स्प्लिसर, बाल विश्लेषक मशीन और अन्य अनुप्रयोग क्षेत्रों पर लागू किया जा सकता है।उपयोगकर्ता 800*480 पिक्सल के रिज़ॉल्यूशन के साथ डिस्प्ले स्क्रीन पर आश्चर्यजनक विवरण का अनुभव कर सकते हैं250 निट्स की चमक और 500:1 का कंट्रास्ट अनुपात उपयोगकर्ताओं को इनडोर में एक आरामदायक दृश्य अनुभव का आनंद लेने की अनुमति देता है।40पिन आरजीबी का इंटरफ़ेस डेटा के प्रभावी संचरण और छवियों की स्पष्ट प्रस्तुति प्राप्त करता है120.70mm*75.80mm*3.10mm के बाहरी फ्रेम में एम्बेडेड, इस डिस्प्ले में 108.00mm*64.80mm का सक्रिय क्षेत्र है। इसके अलावा, -20°C से 70°C के ऑपरेशन तापमान के साथ, यह एक बहुत ही शक्तिशाली स्क्रीन है।HC050TG25031-27 चरम तापमान का सामना कर सकता है.
सामान्य विनिर्देश:
| पी/एन |
HC050TG25031-27
|
| आकार | 5 इंच |
| प्रदर्शन प्रकार |
सामान्य रूप से सफेद, पारगम्य एलसीडी
|
| संकल्प | 800*480 |
| रूपरेखा आयाम ((मिमी) | 120.7 ((W)) *75.8 ((H) *3.1 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 108 ((W) * 64.8 ((H) मिमी |
| चमक ((cd/m2) | 250 |
| देखने का कोण ((L/R/T/B) | 70/70/50/70 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~75°C |
| स्टोर्ज तापमान | -30 से 85°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 500 |
| आवेदन | जोड़ने वाला निरीक्षण कैमरा, फाइबर ऑप्टिक फ्यूजन स्प्लाइसर, बाल विश्लेषक मशीन |
पिन असाइनमेंटः
उत्पाद के चित्र:
5 इंच के एलसीडी डिस्प्ले श्रृंखलाः
|
5 इंच का एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 5" | HC050IG25031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108*64.8 मिमी | 40pinRGB | 1000 | 250 | -20~70°C | -30~80°C |
| 2 | 5" | HC050IG40031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30~80°C |
| 3 | 5" | HC050IG50031-B04V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 500 | -20~70°C | -30~80°C |
| 4 | 5" | HC050IG80031-B04V03 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 800 | -20~70°C | -30~70°C |
| 5 | 5" | HC050IG80031-B04V05 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 6 | 5" | HC050IGA0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1000 | -30 से 85°C | -30 से 85°C |
| 7 | 5" | HC050IGA5031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 1500 | -20~70°C | -30-80°C |
| 8 | 5" | HC050IGB0031-B04 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 2000 | -20~70°C | -30-80°C |
| 9 | 5" | HC050IG35031-B04 | आईपीएस | 800*480 | 120.7×76.4×3.1 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 800 | 350 | -20~70°C | -20~70°C |
| 10 | 5" | HC050IG40031-B04 | आईपीएस | 800*480 | 120.7*75.8*3.1 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 11 | 5" | HC050IG40031-B04V.C | आईपीएस | 800*480 | 127.0*85.8*4.8 मिमी | 108 गुना 64.8मिमी | 40pinRGB | 1000 | 350 | -20~70°C | -20~70°C |
| 12 | 5" | HC050IG50031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 500 | -20~70°C | -30-80°C |
| 13 | 5" | HC050IG40031-B06V01 | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 400 | -20~70°C | -30-80°C |
| 14 | 5" | HC050IG40029-D58 | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 20pinLVDS | 1000 | 400 | -20~70°C | -30-80°C |
| 15 | 5" | HC050IG40029-D58V.C | आईपीएस | 800*480 | 130.70*85.80*4.68 मिमी | 95.04*53.856 मिमी | 20pinLVDS | 1000 | 300 | -20~70°C | -30-80°C |
| 16 | 5" | HC050IGA0031-B08H | आईपीएस | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinLVDS | 1000 | 1000 | -20~70°C | -20~70°C |
| 17 | 5" | HC050IGA3070-F22 | आईपीएस | 800*480 | 121*78.8*7 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 1000 | 1300 | -30 से 85°C | --30 से 85°C |
| 18 | 5" | HC050IG30029-F41V.C | आईपीएस | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 12pinRGB | 1000 | 300 | -20~70°C | -30~80°C |
| 19 | 5" | HC050IV60016-B17 | आईपीएस | 1080x1920 | 64.5x117.7x1.6 मिमी | 61.641*109.584 मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~70°C |
| 20 | 5" | HC050IV60016-B17 वी.सी. | आईपीएस | 1080x1920 | 64.5x117.7x1.6मिमी | 61.641*109584मिमी | 34pinMIPI | 1000 | 600 | -20~60°C | -30~80°C |
| 21 | 5" | HC050TG25031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 22 | 5" | HC050TG25031- 27V01 | टीएन | 800*480 | 120.7*75.8*3.1मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -20~70°C |
| 23 | 5" | HC050TG40031-27 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 40pinRGB | 500 | 250 | -20~70°C | -30~80°C |
| 24 | 5" | HC050TG30029-D12 | टीएन | 800*480 | 120.7*75.8*2.9मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 300 | -20~70°C | -30~80°C |
| 25 | 5" | HC050TGA0029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 1000 | -20~70°C | -30~80°C |
| 26 | 5" | HC050IG30029-F41 | आईपीएस | 800*480 | 120.7*76.3*4.75 मिमी | 108 गुना 64.8मिमी | 12pinSPI | 1000 | 300 | -20~70°C | -30~80°C |
| 27 | 5" | HC050TG50029-D12 | टीएन | 800*480 | 120.7*75.8*2.9 मिमी | 108 गुना 64.8मिमी | 50pinRGB | 500 | 500 | -20~70°C | -30~80°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
