उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC043IEA0029-B03H
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC043IEA0029-B03H |
आकार: |
4.3"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.90(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-30 ~ 85 ℃ |
भंडारण अस्थायी।: |
-30 ~ 85 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
थर्मोस्टार होमोथर्मिक मॉनिटरिंग सिस्टम, ऑटोमोटिव स्कैनर |
पी/एन: |
HC043IEA0029-B03H |
आकार: |
4.3"(आईपीएस) |
डिस्प्ले प्रकार: |
(आईपीएस) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.90(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
1000 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
85/85/85/85 |
ऑपरेशन अस्थायी।: |
-30 ~ 85 ℃ |
भंडारण अस्थायी।: |
-30 ~ 85 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
थर्मोस्टार होमोथर्मिक मॉनिटरिंग सिस्टम, ऑटोमोटिव स्कैनर |

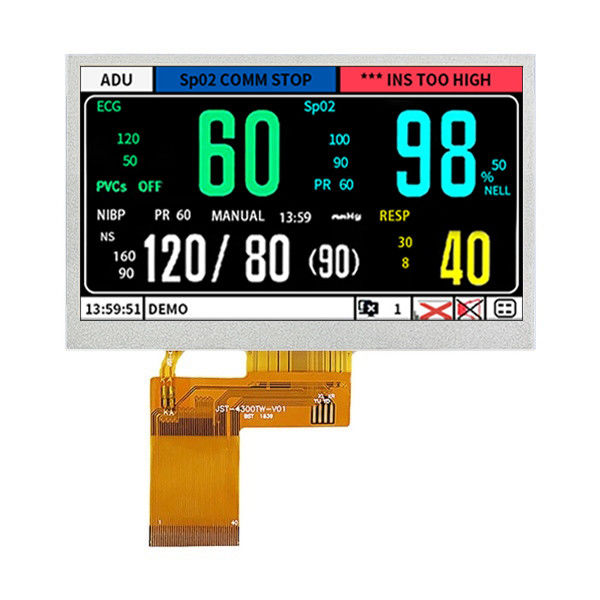

4.3 इंच का टीएफटी एलसीडी डिस्प्ले 800:1 कंट्रास्ट रेशियो और 1000निट चमक के साथ
उत्पाद का वर्णन:
HC043IEA0029-B03H एक प्रमुख 4.3 इंच का IPS डिस्प्ले मॉड्यूल है, जिसका रिज़ॉल्यूशन 480*272 पिक्सल है। इसका बैकलाइट चमक 1000nits तक पहुंचता है और कंट्रास्ट अनुपात 800 हैः1इस डिस्प्ले का सक्रिय क्षेत्र 95.04mm*53.86mm है जिसे 85/85/85/85 ((L/R/T/B) के कोणों से देखा जा सकता है।40 पिन आरजीबी के इंटरफेस डिजाइन और 105 के रूपरेखा आयाम के साथ.50 मिमी*67.20 मिमी*2.90 मिमी, इस डिस्प्ले को विभिन्न उपकरणों जैसे थर्मोस्टार होम्योथर्मिक मॉनिटरिंग सिस्टम, ऑटोमोबाइल स्कैनर आदि के साथ इकट्ठा किया जा सकता है।HC043IEA0029-B03H में उच्च स्थिरता और विश्वसनीयता हैयह -30°C से 85°C के तापमान में अच्छे प्रदर्शन प्रभावों को बनाए रख सकता है, जिससे इसका जीवनकाल सामान्य एलसीडी डिस्प्ले की तुलना में भी लंबा होता है।
सामान्य विनिर्देश:
| पी/एन |
HC043IEA0029-B03H
|
| आकार | 40.3 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला, ट्रांसमिटिव
|
| संकल्प | 480*272 |
| रूपरेखा आयाम ((मिमी) | 105.5 ((W)) * 67.2 ((H) * 2.90 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 95.04 ((W) * 53.856 ((H) मिमी |
| चमक ((cd/m2) | 1000 |
| देखने का कोण ((L/R/T/B) | 85/85/85/85 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -30 से 85°C |
| स्टोर्ज तापमान | -30 से 85°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 800 |
| आवेदन | थर्मोस्टार होम्योथर्मिक मॉनिटरिंग सिस्टम, ऑटोमोबाइल स्कैनर |
पिन असाइनमेंटः
विद्युत विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| आपूर्ति वोल्टेज | Vf | 22.4 | 24 | 26.4 | वी | यदि=20mA |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - |
| जीवन काल | - | 20000 | - | - | घंटों | यदि=20mA |
उत्पाद के चित्र:
4-4.3 इंच एलसीडी डिस्प्ले श्रृंखलाः
|
4-4.3 इंच एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 4" | HC040I*30021-C82 | आईपीएस | 480*480 | 74.66*76.54*2.15 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30~80°C |
| 2 | 4" | HC041IXA5030-F77 | आईपीएस | 1280*640 | 106.9*61.9*2.9 मिमी | 92.544*46.272 मिमी | 40pinRGB | 1500 | 1500 | -40~105°C | -40~105°C |
| 3 | 4" | HC040I*30021-C82V.C | आईपीएस | 480*480 | 86*86*37.5 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 4 | 4.3 | HC043TE20029-B58 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30~70°C |
| 5 | 4.3 | HC043IG30029-D92 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 12pinSPI | 1200 | 300 | -20~70°C | -30~80°C |
| 6 | 4.3 | HC043IG30029-D92V.1 | आईपीएस | 800*480 | 105.5*67.2*4.05 मिमी | 95.04 × 53.856 मिमी | 12pinSPI | 500 | 280 | -20~70°C | -30-80°C |
| 7 | 4.3 | HC043TE20029-B55 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30-80°C |
| 8 | 4.3 | HC043TE30029-B03V01 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 9 | 4.3 | HC043TE30029-B03V.C | टीएन | 480*272 | 105.5*67.2*4.5 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 10 | 4.3 | HC043TE45031-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 11 | 4.3 | HC043TE50029-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 12 | 4.3 | HC043TE50029-B03V02 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 13 | 4.3 | HC043TE80031-B80 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 14 | 4.3 | HC043TE78040-B80 | टीएन | 480*272 | 105.5*67.2*4.0 मिमी | 95.04*53.868 मिमी | 40pinRGB | 500 | 780 | -20~70°C | -30-80°C |
| 15 | 4.3 | HC043IE30031-B80 | आईपीएस | 480*272 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30-80°C |
| 16 | 4.3 | HC043TE30040-B80V.1 | टीएन | 480*272 | 105.5*67.2*4.05 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -20~70°C |
| 17 | 4.3 | HC043TE40040-A46V.1 | टीएन | 480*272 | 104.7×66.4×4 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 400 | -20~70°C | --20~70°C |
| 18 | 4.3 | HC043IG80030-B56 | आईपीएस | 800*480 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 800 | -20~70°C | -30~80°C |
| 19 | 4.3 | HC043IE40029-F47 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 400 | -20~70°C | -30~80°C |
| 20 | 4.3 | HC043IE50029-D65 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 500 | -20~70°C | -30~80°C |
| 21 | 4.3 | HC043IE50029-D65V.C | आईपीएस | 480*272 | 105.5*67.2*4.35 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 22 | 4.3 | HC043IEA0029-B03H | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 23 | 4.3 | HC043IG50029-D20 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 500 | -20~70°C | -30~80°C |
| 24 | 4.3 | HC043IGA0029-D20H | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 1000 | -30 से 85°C | -30 से 85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
