उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: एचसी043आईई30031-बी80
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
एचसी043आईई30031-बी80 |
आकार: |
4.3"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.9(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
300 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
हैंडहेल्ड औद्योगिक कार एंडोस्कोप, चिकित्सीय चिकित्सा उपकरण और वायरलेस सम्मेलन प्रणाली। |
पी/एन: |
एचसी043आईई30031-बी80 |
आकार: |
4.3"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.9(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
300 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
80/80/80/80 |
ऑपरेशन अस्थायी।: |
-20 ~ 70 ℃ |
भंडारण अस्थायी।: |
-30 ~ 80 ℃ |
इसके विपरीत अनुपात: |
800 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
हैंडहेल्ड औद्योगिक कार एंडोस्कोप, चिकित्सीय चिकित्सा उपकरण और वायरलेस सम्मेलन प्रणाली। |

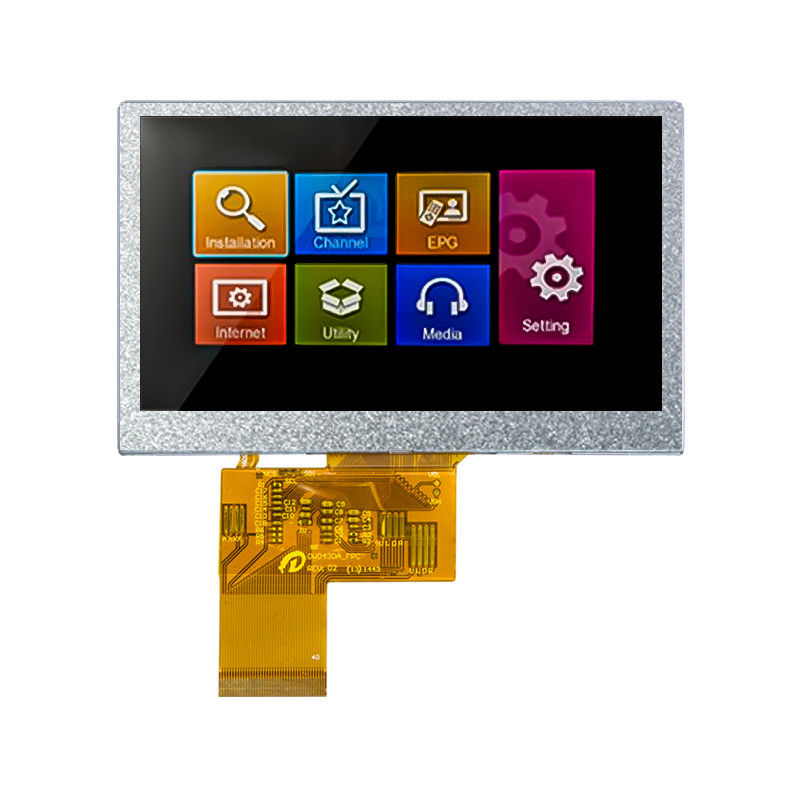

4.3 इंच का टीएफटी एलसीडी, 40 पिन आरजीबी इंटरफेस और 300निट की चमक
उत्पाद का वर्णन:
HC043IE30031-B80 एक 4.3-इंच का IPS डिस्प्ले मॉड्यूल है जिसका परिदृश्य आयाम 105.50mm*67.20mm*2.90mm है। इसमें 95.04mm*53 का समृद्ध सक्रिय डिस्प्ले क्षेत्र है।85 मिमी और देखने का कोण 80/80/80/80 ((L/R/T/B)इस छोटे से स्क्रीन पर 480*272 पिक्सेल एकत्रित हैं, जो स्पष्ट छवि और पाठ प्रस्तुत करते हैं। इस डिस्प्ले की बैकलाइट 300nits और कंट्रास्ट अनुपात 800 हैः1 सुनिश्चित करें कि छवि अभी भी स्पष्ट रूप से उज्ज्वल वातावरण में दिखाई दे. 40Pin RGB के इंटरफेस के साथ, यह डिस्प्ले विभिन्न उपकरणों के साथ संगत है, जैसे कि इन्फ्यूजन पंप उपचार उपकरण, सैटेलाइट फाइंडर मीटर, बैटरी चार्जर।इसका संचालन तापमान -20°C से 70°C तक होता है, जो HC043IE30031-B80 को विभिन्न प्रकार के चरम तापमान वातावरण में अच्छी तरह से काम करने की अनुमति देता है।
सामान्य विनिर्देश:
| पी/एन |
HC043IE30031-B80
|
| आकार | 40.3 इंच |
| प्रदर्शन प्रकार |
आम तौर पर काला, ट्रांसमिटिव
|
| संकल्प | 480*272 |
| रूपरेखा आयाम ((मिमी) | 105.5 ((W)) * 67.2 ((H) * 2.9 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 95.04 ((W) * 53.856 ((H) मिमी |
| चमक ((cd/m2) | 300 |
| देखने का कोण ((L/R/T/B) | 80/80/80/80 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | -30~80°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 800 |
| आवेदन | हाथ से चलने वाला औद्योगिक कार एंडोस्कोप, चिकित्सीय चिकित्सा उपकरण और वायरलेस सम्मेलन प्रणाली। |
पिन असाइनमेंटः
विद्युत विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| आपूर्ति वोल्टेज | Vf | - | 21 | - | वी | यदि=20mA |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - |
| जीवन काल | - | 20000 | - | - | घंटों | यदि=20mA |
उत्पाद के चित्र:
4-4.3 इंच एलसीडी डिस्प्ले श्रृंखलाः
|
4-4.3 इंच एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 4" | HC040I*30021-C82 | आईपीएस | 480*480 | 74.66*76.54*2.15 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30~80°C |
| 2 | 4" | HC041IXA5030-F77 | आईपीएस | 1280*640 | 106.9*61.9*2.9 मिमी | 92.544*46.272 मिमी | 40pinRGB | 1500 | 1500 | -40~105°C | -40~105°C |
| 3 | 4" | HC040I*30021-C82V.C | आईपीएस | 480*480 | 86*86*37.5 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 4 | 4.3 | HC043TE20029-B58 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30~70°C |
| 5 | 4.3 | HC043IG30029-D92 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 12pinSPI | 1200 | 300 | -20~70°C | -30~80°C |
| 6 | 4.3 | HC043IG30029-D92V.1 | आईपीएस | 800*480 | 105.5*67.2*4.05 मिमी | 95.04 × 53.856 मिमी | 12pinSPI | 500 | 280 | -20~70°C | -30-80°C |
| 7 | 4.3 | HC043TE20029-B55 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30-80°C |
| 8 | 4.3 | HC043TE30029-B03V01 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 9 | 4.3 | HC043TE30029-B03V.C | टीएन | 480*272 | 105.5*67.2*4.5 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 10 | 4.3 | HC043TE45031-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 11 | 4.3 | HC043TE50029-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 12 | 4.3 | HC043TE50029-B03V02 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 13 | 4.3 | HC043TE80031-B80 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 14 | 4.3 | HC043TE78040-B80 | टीएन | 480*272 | 105.5*67.2*4.0 मिमी | 95.04*53.868 मिमी | 40pinRGB | 500 | 780 | -20~70°C | -30-80°C |
| 15 | 4.3 | HC043IE30031-B80 | आईपीएस | 480*272 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30-80°C |
| 16 | 4.3 | HC043TE30040-B80V.1 | टीएन | 480*272 | 105.5*67.2*4.05 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -20~70°C |
| 17 | 4.3 | HC043TE40040-A46V.1 | टीएन | 480*272 | 104.7×66.4×4 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 400 | -20~70°C | --20~70°C |
| 18 | 4.3 | HC043IG80030-B56 | आईपीएस | 800*480 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 800 | -20~70°C | -30~80°C |
| 19 | 4.3 | HC043IE40029-F47 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 400 | -20~70°C | -30~80°C |
| 20 | 4.3 | HC043IE50029-D65 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 500 | -20~70°C | -30~80°C |
| 21 | 4.3 | HC043IE50029-D65V.C | आईपीएस | 480*272 | 105.5*67.2*4.35 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 22 | 4.3 | HC043IEA0029-B03H | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 23 | 4.3 | HC043IG50029-D20 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 500 | -20~70°C | -30~80°C |
| 24 | 4.3 | HC043IGA0029-D20H | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 1000 | -30 से 85°C | -30 से 85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
