उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC043TE30029-B03V01
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
पी/एन: |
HC043TE30029-B03V01 |
आकार: |
4.3"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.9(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
300 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
70/70/50/70 |
ऑपरेशन अस्थायी।: |
-20~70 |
भंडारण अस्थायी।: |
-20~70 |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
एलसीडी गेज, वीडियो डोर फोन, एसडी कार्ड रीडर और पाइपलाइन निरीक्षण कैमरा |
पी/एन: |
HC043TE30029-B03V01 |
आकार: |
4.3"(टीएन) |
डिस्प्ले प्रकार: |
(टीएन) |
संकल्प: |
480*272 |
रूपरेखा आयाम: |
105.5(डब्ल्यू)*67.2(एच)*2.9(टी)मिमी |
सक्रिय क्षेत्र: |
95.04(डब्ल्यू)*53.856(एच)मिमी |
चमक: |
300 सीडी / एम 2 |
इंटरफेस: |
40pinRGB |
देखने का कोण: |
70/70/50/70 |
ऑपरेशन अस्थायी।: |
-20~70 |
भंडारण अस्थायी।: |
-20~70 |
इसके विपरीत अनुपात: |
500 |
पहलू अनुपात16:9o: |
16:9 |
आवेदन: |
एलसीडी गेज, वीडियो डोर फोन, एसडी कार्ड रीडर और पाइपलाइन निरीक्षण कैमरा |

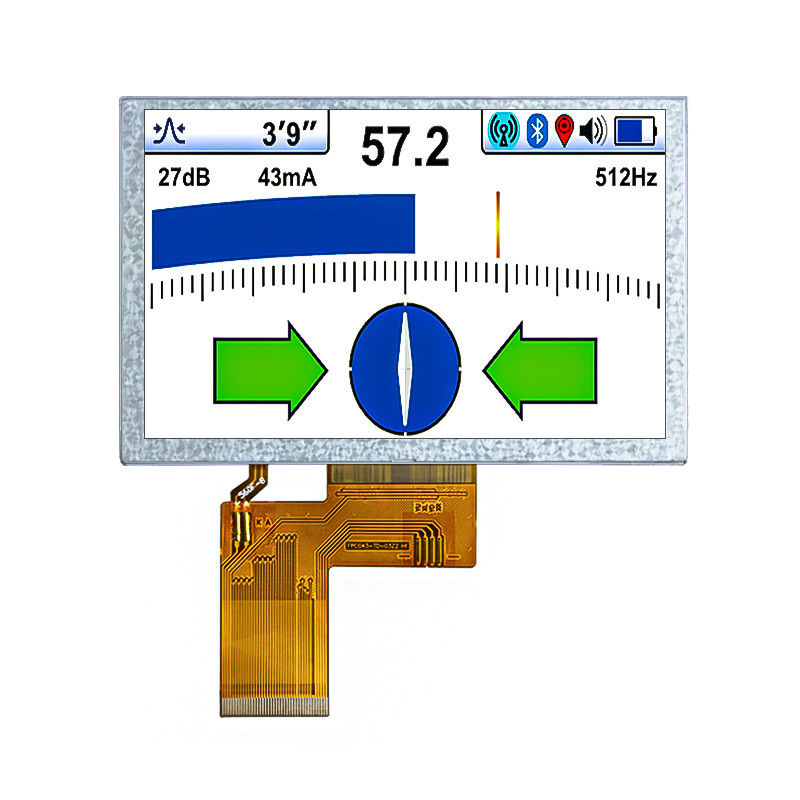

4.3 इंच 300निट और 500:1 कंट्रास्ट अनुपात के साथ उच्च चमक टीएफटी डिस्प्ले
उत्पाद का वर्णन:
HC043TE30029-B03V01 को 105.50mm*67.20mm*2.90mm के एक कॉम्पैक्ट फ्रेम के अंदर रखा गया है, जिसमें 95.04mm*53.85mm का सक्रिय क्षेत्र है। इसका छोटा आकार 4.3 इंच इसे एलसीडी गेज के लिए एकदम सही बनाता है,वीडियो दरवाजा फोन, एसडी कार्ड रीडर और पाइपलाइन इंस्पेक्शन कैमरा। इसमें टीएन डिस्प्ले मोड है, जिसमें बेहद तेज प्रतिक्रिया गति का प्रदर्शन लाभ है।480*272 पिक्सल के रिज़ॉल्यूशन और 300निट की चमक के साथ, यह डिस्प्ले छवियों और पाठ को सटीक और स्पष्ट रूप से प्रस्तुत करता है। और 500:1 का कंट्रास्ट अनुपात भी डिस्प्ले के रंग प्रदर्शन को बढ़ाता है। The interface of 40Pin RGB enables this module to achieve efficient data transmission with low power consumption and the operation temperature of -20℃ to 70℃ allows this display to run steadily in harsh environments.
सामान्य विनिर्देश:
| पी/एन |
HC043TE30029-B03V01
|
| आकार | 40.3 इंच |
| प्रदर्शन प्रकार |
सामान्य रूप से सफेद, संचारक
|
| संकल्प | 480*272 |
| रूपरेखा आयाम ((मिमी) | 105.5 ((W)) * 67.2 ((H) * 2.9 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 95.04 ((W) * 53.856 ((H) मिमी |
| चमक ((cd/m2) | 300 |
| देखने का कोण ((L/R/T/B) | 70/70/50/70 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~70 |
| स्टोर्ज तापमान | -20~70 |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 500 |
| आवेदन | एलसीडी गेज, वीडियो डोर फोन, एसडी कार्ड रीडर और पाइपलाइन निरीक्षण कैमरा |
पिन असाइनमेंटः
विद्युत विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| आपूर्ति वोल्टेज | Vf | - | 15.5 | - | वी | यदि=40mA |
| आपूर्ति करंट | यदि | - | 40 | - | mA | - |
| जीवन काल | - | 30000 | - | - | घंटों | यदि=40mA |
उत्पाद के चित्र:
4-4.3 इंच एलसीडी डिस्प्ले श्रृंखलाः
|
4-4.3 इंच एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 4" | HC040I*30021-C82 | आईपीएस | 480*480 | 74.66*76.54*2.15 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30~80°C |
| 2 | 4" | HC041IXA5030-F77 | आईपीएस | 1280*640 | 106.9*61.9*2.9 मिमी | 92.544*46.272 मिमी | 40pinRGB | 1500 | 1500 | -40~105°C | -40~105°C |
| 3 | 4" | HC040I*30021-C82V.C | आईपीएस | 480*480 | 86*86*37.5 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 4 | 4.3 | HC043TE20029-B58 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30~70°C |
| 5 | 4.3 | HC043IG30029-D92 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 12pinSPI | 1200 | 300 | -20~70°C | -30~80°C |
| 6 | 4.3 | HC043IG30029-D92V.1 | आईपीएस | 800*480 | 105.5*67.2*4.05 मिमी | 95.04 × 53.856 मिमी | 12pinSPI | 500 | 280 | -20~70°C | -30-80°C |
| 7 | 4.3 | HC043TE20029-B55 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30-80°C |
| 8 | 4.3 | HC043TE30029-B03V01 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 9 | 4.3 | HC043TE30029-B03V.C | टीएन | 480*272 | 105.5*67.2*4.5 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 10 | 4.3 | HC043TE45031-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 11 | 4.3 | HC043TE50029-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 12 | 4.3 | HC043TE50029-B03V02 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 13 | 4.3 | HC043TE80031-B80 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 14 | 4.3 | HC043TE78040-B80 | टीएन | 480*272 | 105.5*67.2*4.0 मिमी | 95.04*53.868 मिमी | 40pinRGB | 500 | 780 | -20~70°C | -30-80°C |
| 15 | 4.3 | HC043IE30031-B80 | आईपीएस | 480*272 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30-80°C |
| 16 | 4.3 | HC043TE30040-B80V.1 | टीएन | 480*272 | 105.5*67.2*4.05 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -20~70°C |
| 17 | 4.3 | HC043TE40040-A46V.1 | टीएन | 480*272 | 104.7×66.4×4 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 400 | -20~70°C | --20~70°C |
| 18 | 4.3 | HC043IG80030-B56 | आईपीएस | 800*480 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 800 | -20~70°C | -30~80°C |
| 19 | 4.3 | HC043IE40029-F47 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 400 | -20~70°C | -30~80°C |
| 20 | 4.3 | HC043IE50029-D65 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 500 | -20~70°C | -30~80°C |
| 21 | 4.3 | HC043IE50029-D65V.C | आईपीएस | 480*272 | 105.5*67.2*4.35 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 22 | 4.3 | HC043IEA0029-B03H | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 23 | 4.3 | HC043IG50029-D20 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 500 | -20~70°C | -30~80°C |
| 24 | 4.3 | HC043IGA0029-D20H | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 1000 | -30 से 85°C | -30 से 85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
