उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HETECH
प्रमाणन: ISO9001,ISO14001,ISO13485,IATF16949
मॉडल संख्या: HC043TE20029-B55
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
प्रसव के समय: 4-6 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 50k/माह
P/N: |
HC043TE20029-B55 |
Size: |
4.3"(TN) |
Display type: |
(TN) |
Resolution: |
480*272 |
Outline dimension: |
105.40(W )*67.10(H)*2.9(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
200cd/m2 |
Interface: |
40pinRGB |
Viewing angle: |
45/30/45/45 |
Driver IC: |
ILI6480 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
multimedia recorder, IP phone, portable video magnifier and video doorbell |
P/N: |
HC043TE20029-B55 |
Size: |
4.3"(TN) |
Display type: |
(TN) |
Resolution: |
480*272 |
Outline dimension: |
105.40(W )*67.10(H)*2.9(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
200cd/m2 |
Interface: |
40pinRGB |
Viewing angle: |
45/30/45/45 |
Driver IC: |
ILI6480 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
multimedia recorder, IP phone, portable video magnifier and video doorbell |

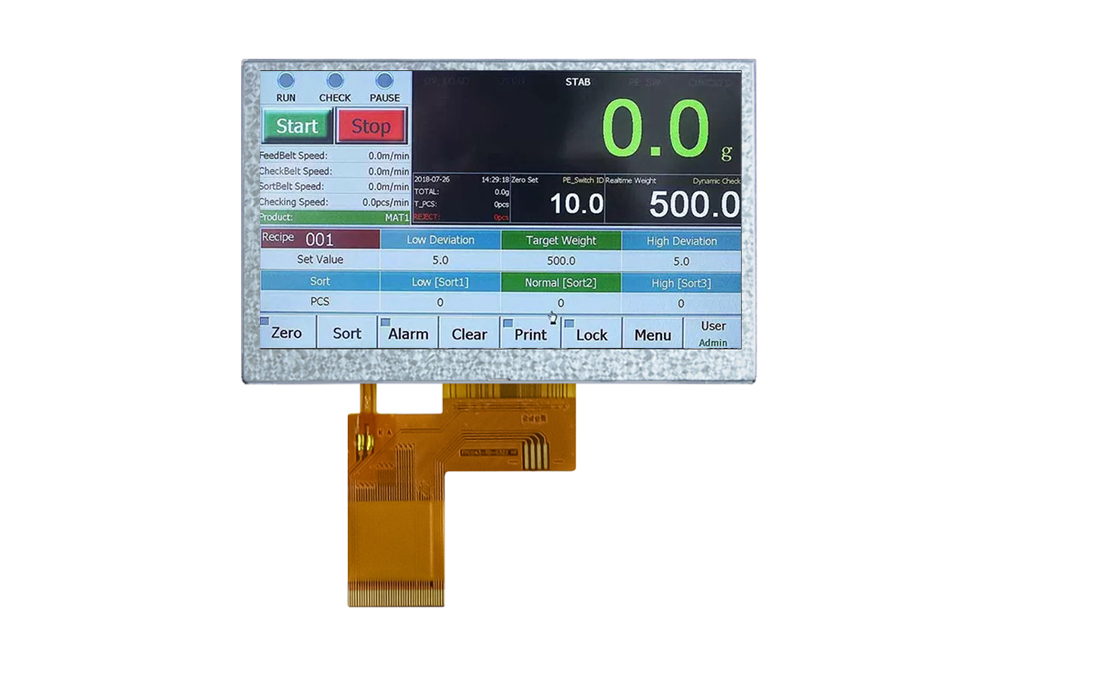

4.3 टीएफटी एलसीडी मॉड्यूल 200निट चमक और 45/30/45/45 देखने के कोण के साथ
उत्पाद का वर्णन:
HC043TE20029-B55 एक TN डिस्प्ले मोड के साथ एक उच्च अंत 4.3 इंच TFT एलसीडी डिस्प्ले मॉड्यूल है। चूंकि इस डिस्प्ले में -20°C से 70°C तक ऑपरेशन तापमान रेंज है,इसकी सेवा जीवन औसत प्रदर्शन की तुलना में अधिक हैयह 480*272 पिक्सेल के रिज़ॉल्यूशन के साथ एक स्पष्ट छवि प्रस्तुत कर सकता है। इस डिस्प्ले में 200निट की चमक और 500 का कंट्रास्ट अनुपात है:1, उपयोगकर्ताओं को एक आरामदायक दृश्य अनुभव दिखा रहा है। 40 पिन आरजीबी के इंटरफ़ेस से लैस, इस 4.3 इंच के डिस्प्ले का उपयोग विभिन्न उपकरणों में किया जा सकता है, उदाहरण के लिए, मल्टीमीडिया रिकॉर्डर, आईपी फोन,पोर्टेबल वीडियो लूप और वीडियो डोरबेलHC043TE20029-B55 का बाहरी फ्रेम 105.40 मिमी*67.10 मिमी*2.90 मिमी का है और यह 95.04 मिमी*53.85 मिमी का भरपूर सक्रिय देखने का क्षेत्र प्रदान करता है।यह डिस्प्ले उपस्थिति डिजाइन और कार्यक्षमता दोनों के मामले में एक अच्छा विकल्प है.
सामान्य विनिर्देश:
| पी/एन |
HC043TE20029-B55
|
| आकार | 40.3 इंच |
| प्रदर्शन प्रकार |
टीएफटी ट्रांसमिशन
|
| संकल्प | 480*272 |
| रूपरेखा आयाम ((मिमी) | 105.40 ((W)) * 67.10 ((H) * 2.9 ((T) मिमी |
| सक्रिय क्षेत्र ((मिमी) | 95.04 ((W) * 53.856 ((H) मिमी |
| चमक ((cd/m2) | 200 |
| देखने का कोण ((L/R/T/B) | 45/30/45/45 |
| इंटरफेस | 40pinRGB |
| ऑपरेशन तापमान | -20~70°C |
| स्टोर्ज तापमान | -30~80°C |
| आयाम अनुपात | 16:9 |
| कंट्रास्ट अनुपात | 500 |
| आवेदन | मल्टीमीडिया रिकॉर्डर, आईपी फोन, पोर्टेबल वीडियो लूप और वीडियो डोरबेल |
पिन असाइनमेंटः
विद्युत विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | परीक्षण की स्थिति |
| आपूर्ति वोल्टेज | Vf | - | 21.4 | - | वी | यदि=20mA |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - |
| जीवन काल | - | 30000 | - | - | घंटों | यदि=20mA |
उत्पाद के चित्र:
4-4.3 इंच एलसीडी डिस्प्ले श्रृंखलाः
|
4-4.3 इंच एलसीडी डिस्प्ले आकार
|
|||||||||||
| गर्मजोशी से याद दिलाता हैःयदि नीचे सूचीबद्ध मॉडल आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं, तो अनुकूलन आपकी विशिष्ट आवश्यकताओं के अनुसार किया जा सकता है लेकिन यह एलसीएम,आरटीपी,सीटीपी,ड्राइवर बोर्ड. आदि तक सीमित नहीं है। | |||||||||||
| नहीं. | आकार | भाग नं. | एलसीडी प्रकार | संकल्प | रूपरेखा आयाम | सक्रिय क्षेत्र | इंटरफेस | कंट्रास्ट अनुपात | चमक | परिचालन तापमान | भंडारण तापमान |
| 1 | 4" | HC040I*30021-C82 | आईपीएस | 480*480 | 74.66*76.54*2.15 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30~80°C |
| 2 | 4" | HC041IXA5030-F77 | आईपीएस | 1280*640 | 106.9*61.9*2.9 मिमी | 92.544*46.272 मिमी | 40pinRGB | 1500 | 1500 | -40~105°C | -40~105°C |
| 3 | 4" | HC040I*30021-C82V.C | आईपीएस | 480*480 | 86*86*37.5 मिमी | 71.856*70.176 मिमी | 40pinRGB | 800 | 250 | -20~70°C | -30~80°C |
| 4 | 4.3 | HC043TE20029-B58 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30~70°C |
| 5 | 4.3 | HC043IG30029-D92 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 12pinSPI | 1200 | 300 | -20~70°C | -30~80°C |
| 6 | 4.3 | HC043IG30029-D92V.1 | आईपीएस | 800*480 | 105.5*67.2*4.05 मिमी | 95.04 × 53.856 मिमी | 12pinSPI | 500 | 280 | -20~70°C | -30-80°C |
| 7 | 4.3 | HC043TE20029-B55 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -30-80°C |
| 8 | 4.3 | HC043TE30029-B03V01 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 9 | 4.3 | HC043TE30029-B03V.C | टीएन | 480*272 | 105.5*67.2*4.5 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 300 | -20~70°C | -30-80°C |
| 10 | 4.3 | HC043TE45031-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 450 | -20~70°C | -30-80°C |
| 11 | 4.3 | HC043TE50029-B03 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 12 | 4.3 | HC043TE50029-B03V02 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 500 | -20~70°C | -30-80°C |
| 13 | 4.3 | HC043TE80031-B80 | टीएन | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 500 | 800 | -20~70°C | -30-80°C |
| 14 | 4.3 | HC043TE78040-B80 | टीएन | 480*272 | 105.5*67.2*4.0 मिमी | 95.04*53.868 मिमी | 40pinRGB | 500 | 780 | -20~70°C | -30-80°C |
| 15 | 4.3 | HC043IE30031-B80 | आईपीएस | 480*272 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 300 | -20~70°C | -30-80°C |
| 16 | 4.3 | HC043TE30040-B80V.1 | टीएन | 480*272 | 105.5*67.2*4.05 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 200 | -20~70°C | -20~70°C |
| 17 | 4.3 | HC043TE40040-A46V.1 | टीएन | 480*272 | 104.7×66.4×4 मिमी | 95.04×53.856 मिमी | 40pinRGB | 500 | 400 | -20~70°C | --20~70°C |
| 18 | 4.3 | HC043IG80030-B56 | आईपीएस | 800*480 | 105.5*67.2*3.0 मिमी | 95.04*53.856 मिमी | 40pinRGB | 800 | 800 | -20~70°C | -30~80°C |
| 19 | 4.3 | HC043IE40029-F47 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 400 | -20~70°C | -30~80°C |
| 20 | 4.3 | HC043IE50029-D65 | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 500 | -20~70°C | -30~80°C |
| 21 | 4.3 | HC043IE50029-D65V.C | आईपीएस | 480*272 | 105.5*67.2*4.35 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 450 | -20~70°C | -30~80°C |
| 22 | 4.3 | HC043IEA0029-B03H | आईपीएस | 480*272 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 800 | 1000 | -30~85°C | -30~85°C |
| 23 | 4.3 | HC043IG50029-D20 | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 500 | -20~70°C | -30~80°C |
| 24 | 4.3 | HC043IGA0029-D20H | आईपीएस | 800*480 | 105.5*67.2*2.9 मिमी | 95.04*53.86 मिमी | 40pinRGB | 1200 | 1000 | -30 से 85°C | -30 से 85°C |
अनुकूलन:
अक्सर पूछे जाने वाले प्रश्न:
Q1. क्या मुझे एलसीडी डिस्प्ले के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं
Q2. नेतृत्व समय के बारे में क्या?
A:आम तौर पर नमूना आदेशों के लिए 4 ~ 5 दिन यदि सामान स्टॉक में हैं, और बड़े पैमाने पर उत्पादन के लिए 4 ~ 6 सप्ताह (मात्रा और उत्पाद के आधार पर) ।
प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
उत्तर: डीएचएल, यूपीएस, फेडएक्स द्वारा जहाज।
Q4. एलसीडी डिस्प्ले के लिए ऑर्डर कैसे करें?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q5: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 6: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
बी.मानव कारकों के कारण होने वाले क्षति के अलावा, शिपिंग की शुरुआत से एक वर्ष की वारंटी के भीतर।
यदि विशेष शर्तें हैं, तो वारंटी अवधि को अलग से सूचित किया जाएगा।
